HA轴承加热器

一、简介
HA轴承加热器磁感应，主要是利用变压器的原理让感应电流在轴承中短路加热，加热器本身不发热，只有轴承被加热，主要用于对轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器等多种类型的金属件进行加热，通过加热使之膨胀，达到过盈装配的需要。

二、HA轴承加热器参数及性能

型 号 项 目		HA-1	HA-2	HA-3	HA-4	HA-5	HA-6
额定功率		2.2KVA	3.3KVA	5.5KVA	9KVA	12KVA	14KVA
额定电压		220V	220V	380V	380V	380V	380V
额定电流		10A	12A	15A	20A	30A	135A
控制方式		手控 、温控 、时控
磁性探头		有	有	有	有	有	有
自动退磁		自动	自动	自动	自动	自动	自动
时间数显		有	有	有	有	有	有
温度数显		有	有	有	有	有	有
最高加热温度		300 ℃	300 ℃	300 ℃	300 ℃	300 ℃	300 ℃
加热工件	内径	Ф30-70 ㎜	Ф70-100mm	Ф100-200mm	Ф60-250mm	Ф 80-360㎜	Ф180-400mm
	外径	<Ф250 ㎜	<Ф360mm	<Ф440mm	<Ф480mm	<Ф510mm	<Ф530mm
	宽度	110 ㎜	115mm	140mm	180mm	200mm	220mm
重 量		45	55㎏	85㎏	120㎏	135 ㎏	150 ㎏
退磁效应		残磁≤ 1.0mT

三、结构

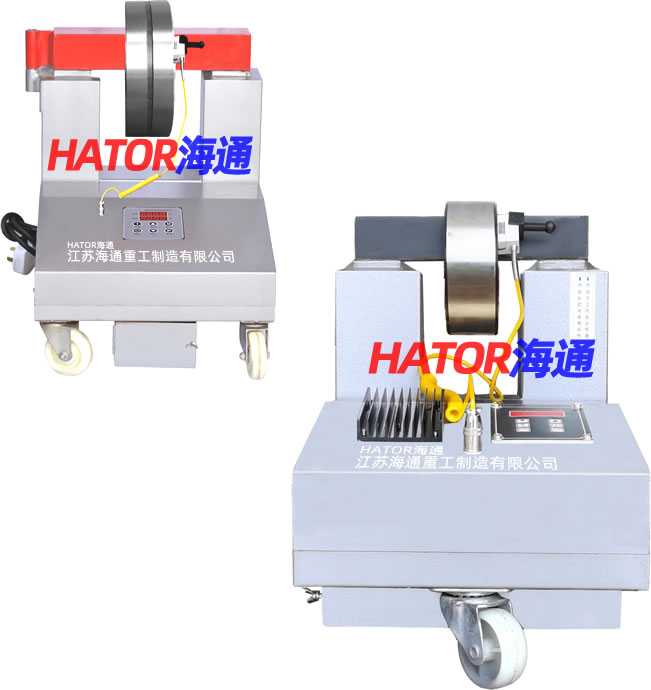

HA轴承加热器由主机及控制箱组合一体安装在一手车上，移动式结构，便于现场施工灵活应用，可拆装的轭铁是直接用来穿套轴承或其它加热工件之用。拆卸内圈等环状工件选用海通S-C感应拆卸器，工件的快速加热选用海通C-K快速加热器，环境恶劣生产流水线选用海通T-H自控加热器，加热小型工件选用海通H-Z平板加热器。
四、 附轭铁一览表

型 号	轭铁规格	尺寸 ( ㎜ )	数量	适用范围（加热工件内径㎜）
HA-1	14	20 × 20	1	∮30-55
	15	40 × 40	1	∮55-85
HA-2	18	50 × 50	1	∮70-85
	19	60 × 60	1	∮85-100
HA-3	22	70×70	1	∮85-115
	23	80×80	1	∮115-200

备注：加热内径超过200mm的工件，我公司将接受用户预约订货，为你特制大功率加热器。
五、操作程序

1、轴承加热器要放在平整地面上，加热器轮子跟地面要充分接触，把要加热的轴承或工件套在轭铁上然后一起放在主机的端面上，轭铁跟主机的两个接触端也要接触良好，否则会做成机器或轴承的震动移位，严重会造成轴承脱落进而损坏机器。
2、将插头插入有控制开关的电源插座上。
3、检查接地线是否良好，通电后用测电笔测试。
4、按动启动按钮，主机通电。
5、检查轭铁对地应无电压。
6、按动停止按钮主机断电，停止加热。
7、根据不同规格的轴承或其它工件，选择不同的轭铁套上，将此轭铁 放在主机的顶端面上，应吻合平整。
8、加热时，应将传感器插入“传感插座”，并将传感器紧贴被加热工件。
9、当轴承加热到所需的温度，将会自动关断电源或按一下停止开关。
10、到设定温度或时间机器会自动停止加热，把轭铁上轴承取出，再把轭铁放上加热器主机上原来位置。
11、因机器会记录上次加热时间或温度，加热同样规格的轴承或工件，将轭铁套进轴承或工件，按一下启动按钮即可。
六、注意事项
1、供电电源的接地线必须良好。
2、主机未放置轭铁前，严禁按启动按钮开关，否则会损坏仪器或烧毁保险丝。
3、滚珠轴承加热器温度切勿超过150℃。否则会引起轴承退火。
4、为了提高加热效率，根据轴承内孔尺寸选择相应的轭铁时，应尽量选横截面积较大的轭铁。
5、主机必须平整放置切勿侧斜，轭铁与主机端面须吻合。
6、必须当主机断电后，方可取轭铁中的加热部件。
7、请勿将磁性控头长时间置在加热工件上，以延长控头时间。
8、HA-3轴承加热器电源接线注意事项 该加热器电源应采用380V三相四线供电其中黄绿色线应接中性线。
9、轴承升温时，孔径涨量参照下表。
