液压螺母

	液压螺母将轴承推到紧定套上
	液压螺母将轴承推到锥形轴上
	液压螺母和止推螺母，加压释放紧定套
	液压螺母和专用止推螺母用于推动退卸套

技术参数

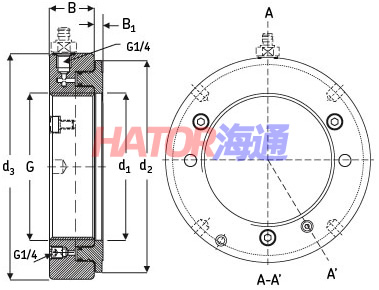

公制螺纹的液压螺母尺寸

型号	旧型号	G 螺纹	d1 mm	d2 mm	d3 mm	B mm	B1 mm	允许活 塞位移	活塞 面积 mm2	重量 kg
海通L-Y10	HMV10E	M50x1.5	50.5	104	114	38	4	5	2.900	2.70
海通L-Y11	HMV11E	M55x2	55.5	109	120	38	4	5	3.150	2.75
海通L-Y12	HMV12E	M60x2	60.5	115	125	38	5	5	3.300	2.80
海通L-Y13	HMV13E	M65x2	65.5	121	130	38	5	5	3.600	3.00
海通L-Y14	HMV14E	M70x2	70.5	127	135	38	5	5	3.800	3.20
海通L-Y15	HMV15E	M75x2	75.5	132	140	38	5	5	4.000	3.40
海通L-Y16	HMV16E	M80x2	80.5	137	146	38	5	5	4.200	3.70
海通L-Y17	HMV17E	M85x2	85.5	142	150	38	5	5	4.400	3.75
海通L-Y18	HMV18E	M90x2	90.5	147	156	38	5	5	4.700	4.00
海通L-Y19	HMV19E	M95x2	95.5	153	162	38	5	5	4.900	4.30
海通L-Y20	HMV20E	M100x2	100.5	158	166	38	6	5	5.100	4.40
海通L-Y21	HMV21E	M105x2	105.5	163	172	38	6	5	5.300	4.65
海通L-Y22	HMV22E	M110x2	110.5	169	178	38	6	5	5.600	4.95
海通L-Y23	HMV23E	M115x2	115.5	174	182	38	6	5	5.800	5.00
海通L-Y24	HMV24E	M120x2	120.5	179	188	38	6	5	6.000	5.25
海通L-Y25	HMV25E	M125x2	125.5	184	192	38	6	5	6.200	5.35
海通L-Y26	HMV26E	M130x2	130.5	190	198	38	6	5	6.400	5.65
海通L-Y27	HMV27E	M135x2	135.5	195	204	38	6	5	6.600	5.90
海通L-Y28	HMV28E	M140x2	140.5	200	208	38	7	5	6.800	6.00
海通L-Y29	HMV29E	M145x2	145.5	206	214	39	7	5	7.300	6.50
海通L-Y30	HMV30E	M150x2	150.5	211	220	39	7	5	7.500	6.60
海通L-Y31	HMV31E	M155x3	155.5	218	226	39	7	5	8.100	6.95
海通L-Y32	HMV32E	M160x3	160.5	224	232	40	7	6	8.600	7.60
海通L-Y33	HMV33E	M165x3	165.5	229	238	40	7	6	8.900	7.90
海通L-Y34	HMV34E	M170x3	170.5	235	244	41	7	6	9.400	8.40
海通L-Y36	HMV36E	M180x3	180.5	247	256	41	7	6	10.300	9.15
海通L-Y38	HMV38E	M190x3	191	259	270	42	8	7	11.500	10.5
海通L-Y40	HMV40E	M200x3	201	271	282	43	8	8	12.500	11.5
海通L-Y41	HMV41E	Tr205x4	207	276	288	43	8	8	12.800	12.0
海通L-Y42	HMV42E	Tr210x4	212	282	294	44	8	9	13.400	12.5
海通L-Y43	HMV43E	Tr215x4	217	287	300	44	8	9	13.700	13.0
海通L-Y44	HMV44E	Tr220x4	222	293	306	44	8	9	14.400	13.5
海通L-Y45	HMV45E	Tr225x4	227	300	312	45	8	9	15.200	14.5
海通L-Y46	HMV46E	Tr230x4	232	305	318	45	8	9	15.500	14.5
海通L-Y47	HMV47E	Tr235x4	237	311	326	46	8	10	16.200	16.0
海通L-Y48	HMV48E	Tr240x4	242	316	330	46	10	10	16.500	16.0
海通L-Y50	HMV50E	Tr250x4	252	329	342	46	10	10	17.600	17.5
海通L-Y52	HMV52E	Tr260x4	262	341	356	47	10	11	18.800	19.0
海通L-Y54	HMV54E	Tr270x4	272	352	368	48	11	12	19.800	20.5
海通L-Y56	HMV56E	Tr280x4	282	363	380	49	12	12	21.100	22.0
海通L-Y58	HMV58E	Tr290x4	292	375	390	49	13	13	22.400	22.5
海通L-Y60	HMV60E	Tr300x4	302	386	404	51	14	14	23.600	25.5
海通L-Y62	HMV62E	Tr310x5	312	397	416	52	10	14	24.900	27.0
海通L-Y64	HMV64E	Tr320x5	322	409	428	53	10	14	26.300	29.5
海通L-Y66	HMV66E	Tr330x5	332	419	438	53	10	14	27.000	30.0
海通L-Y68	HMV68E	Tr340x5	342	430	450	54	10	14	28.400	31.5
海通L-Y69	HMV69E	Tr345x5	347	436	456	54	10	14	29.400	32.5
海通L-Y70	HMV70E	Tr350x5	352	442	464	56	10	14	29.900	35.0
海通L-Y72	HMV72E	Tr360x5	362	455	472	56	10	15	31.300	35.5
海通L-Y73	HMV73E	Tr365x5	367	460	482	57	11	15	31.700	38.5
海通L-Y74	HMV74E	Tr370x5	372	466	486	57	11	16	32.800	39.0
海通L-Y76	HMV76E	Tr380x5	382	476	498	58	11	16	33.500	40.5
海通L-Y77	HMV77E	Tr385x5	387	483	504	58	11	16	34.700	41.0
海通L-Y80	HMV80E	Tr400x5	402	499	522	60	11	17	36.700	45.5
海通L-Y82	HMV82E	Tr410x5	412	510	534	61	11	17	38.300	48.0
海通L-Y84	HMV84E	Tr420x5	422	522	546	61	11	17	40.000	50.0
海通L-Y86	HMV86E	Tr430x5	432	532	556	62	11	17	40.800	52.5
海通L-Y88	HMV88E	Tr440x5	442	543	566	62	12	17	42.500	54.0
海通L-Y90	HMV90E	Tr450x5	452	554	580	64	12	17	44.100	57.5
海通L-Y92	HMV92E	Tr460x5	462	565	590	64	12	17	45.100	60.0
海通L-Y94	HMV94E	Tr470x5	472	576	602	65	12	18	46.900	62.0
海通L-Y96	HMV96E	Tr480x5	482	587	612	65	12	19	48.600	63.0
海通L-Y98	HMV98E	Tr490x5	492	597	624	66	12	19	49.500	66.0
海通L-Y100	HMV100E	Tr500x5	502	609	636	67	12	19	51.500	70.0
海通L-Y102	HMV102E	Tr510x6	512	624	648	68	12	20	53.300	74.0
海通L-Y104	HMV104E	Tr520x6	522	634	658	68	13	20	54.300	75.0
海通L-Y106	HMV106E	Tr530x6	532	645	670	69	13	21	56.200	79.0
海通L-Y108	HMV108E	Tr540x6	542	657	682	69	13	21	58.200	81.0
海通L-Y110	HMV110E	Tr550x6	552	667	693	70	13	21	59.200	84.0
海通L-Y112	HMV112E	Tr560x6	562	678	704	71	13	22	61.200	88.0
海通L-Y114	HMV114E	Tr570x6	572	689	716	72	13	23	63.200	91.0
海通L-Y116	HMV116E	Tr580x6	582	699	726	72	13	23	64.200	94.0
海通L-Y120	HMV120E	Tr600x6	602	721	748	73	13	23	67.300	100
海通L-Y126	HMV126E	Tr630x6	632	754	782	74	14	23	72.900	110
海通L-Y130	HMV130E	Tr650x6	652	775	804	75	14	23	76.200	115
海通L-Y134	HMV134E	Tr670x6	672	796	826	76	14	24	79.500	120
海通L-Y138	HMV138E	Tr690x6	692	819	848	77	14	25	84.200	127
海通L-Y142	HMV142E	Tr710x7	712	840	870	78	15	25	87.700	135
海通L-Y150	HMV150E	Tr750x7	752	883	912	79	15	25	95.200	146
海通L-Y160	HMV160E	Tr800x7	802	936	965	80	16	25	103.900	161
海通L-Y170	HMV170E	Tr850x7	852	990	1020	83	16	26	114.600	181
海通L-Y180	HMV180E	Tr900x7	902	1043	1075	86	17	30	124.100	205
海通L-Y190	HMV190E	Tr950x8	952	1097	1126	86	17	30	135.700	218
海通L-Y200	HMV200E	Tr1000x8	1002	1150	1180	88	17	34	145.800	239

英制螺纹的液压螺母尺寸

型号	旧型号	G in	节径 in	每英寸 螺纹数	d1 in	d2 in	d3 in	B in	B1 in	行程 in	活塞 面积 in2	重量lb
海通L-C10	HMVC10E	1.967	1.9309	18	2.0	4.1	4.5	1.5	0.16	0.20	4.5	6.0
海通L-C11	HMVC11E	2.157	2.1209	18	2.2	4.3	4.7	1.5	0.16	0.20	4.9	6.1
海通L-C12	HMVC12E	2.360	2.3239	18	2.4	4.5	4.9	1.5	0.20	0.20	5.1	6.2
海通L-C13	HMVC13E	2.548	2.5119	18	2.6	4.8	5.1	1.5	0.20	0.20	5.6	6.6
海通L-C14	HMVC14E	2.751	2.7149	18	2.8	5.0	5.3	1.5	0.20	0.20	5.9	7.1
海通L-C15	HMVC15E	2.933	2.8789	12	3.0	5.2	5.5	1.5	0.20	0.20	6.2	7.5
海通L-C16	HMVC16E	3.137	3.0829	12	3,2	5.4	5.7	1.5	0.20	0.20	6.5	8.2
海通L-C17	HMVC17E	3.340	3.2859	12	3.4	5.6	5.9	1.5	0.20	0.20	6.8	8.3
海通L-C18	HMVC18E	3.527	3.4729	12	3.6	5.8	6.1	1.5	0.20	0.20	7.3	8.8
海通L-C19	HMVC19E	3.730	3.6759	12	3.8	6.0	6.4	1.5	0.20	0.20	7.6	9.5
海通L-C20	HMVC20E	3.918	3.8639	12	4.0	6.2	6.5	1.5	0.24	0.20	7.9	9.7
海通L-C21	HMVC21E	4.122	4.0679	12	4.2	6.4	6.8	1.5	0.24	0.20	8.2	10.3
海通L-C22	HMVC22E	4.325	4.2709	12	4.4	6.7	7.0	1.5	0.24	0.20	8.7	10.9
海通L-C24	HMVC24E	4.716	4.6619	12	4.7	7.0	7.4	1.5	0.24	0.20	9.3	11.6
海通L-C26	HMVC26E	5.106	5.0519	12	5.1	7.5	7.8	1.5	0.24	0.20	9.9	12.5
海通L-C28	HMVC28E	5.497	5.4429	12	5.5	7.9	8.2	1.5	0.28	0.20	10.5	13.2
海通L-C30	HMVC30E	5.888	5.8339	12	5.9	8.3	8.7	1.5	0.28	0.20	11.6	14.6
海通L-C32	HMVC32E	6.284	6.2028	8	6.3	8.8	9.1	1.6	0.28	0.24	13.3	16.8
海通L-C34	HMVC34E	6.659	6.5778	8	6.7	9.3	9.6	1.6	0.28	0.24	14.6	18.5
海通L-C36	HMVC36E	7.066	6.9848	8	7.1	9.7	10.1	1.6	0.28	0.24	16.0	20.2
海通L-C38	HMVC38E	7.472	7.3908	8	7.5	10.2	10.6	1.7	0.31	0.28	17.8	23.1
海通L-C40	HMVC40E	7.847	7.7658	8	7.9	10.7	11.1	1.7	0.31	0.31	19.4	25.4
海通L-C44	HMVC44E	8.628	8.5468	8	8.7	11.5	12.0	1.7	0.31	0.35	22.3	29.8
海通L-C48	HMVC48E	9.442	9.3337	6	9.5	12.4	13.0	1.8	0.35	0.39	25.6	35.3
海通L-C52	HMVC52E	10.192	10.0837	6	10.3	13.4	14.0	1.9	0.35	0.43	29.1	41.9
海通L-C54	HMV 54E	10.604	10.4960	6	10.7	13.9	14.5	1.9	0.35	0.47	30.7	45.2
海通L-C56	HMVC56E	11.004	10.8957	6	11.1	14.3	15.0	1.9	0.35	0.47	32.7	48.5
海通L-C60	HMVC60E	11.785	11.6767	6	11.9	15.2	15.9	2.0	0.39	0.55	36.6	56.2
海通L-C64	HMVC64E	12.562	12.4537	6	12.7	16.1	16.9	2.1	0.39	0.55	40.8	65.0
海通L-C68	HMVC68E	13.339	13.2190	5	13.5	16.9	17.7	2.1	0.39	0.55	44.0	69.4
海通L-C72	HMVC72E	14.170	14.0500	5	14.3	17.9	18.6	2.2	0.39	0.59	48.5	78.3
海通L-C76	HMVC76E	14.957	14.8370	5	15.0	18.7	19.6	2.3	0.43	0.63	51.9	89.3
海通L-C80	HMVC80E	15.745	15.6250	5	15.8	19.6	20.6	2.4	0.43	0.67	56.9	100
海通L-C84	HMVC84E	16.532	16.4120	5	16.6	20.6	21.5	2.4	0.43	0.67	62.0	110
海通L-C88	HMVC88E	17.319	17.1990	5	17.4	21.4	22.3	2.4	0.47	0.67	65.9	119
海通L-C92	HMVC92E	18.107	17.9870	5	18.2	22.2	23.3	2.5	0.47	0.67	69.9	132
海通L-C96	HMVC96E	18.894	18.7740	5	19.0	23.1	24.1	2.6	0.47	0.75	75.3	139
海通L-C100	HMVC100E	19.682	19.5620	5	19.8	24.0	25.0	2.6	0.47	0.75	79.8	154
海通L-C106	HMVC106E	20.867	20.7220	4	20.9	25.4	26.4	2.7	0.51	0.83	87.1	174
海通L-C112	HMVC112E	22.048	21.9030	4	22.1	26.7	27.7	2.8	0.51	0.87	94.9	194
海通L-C120	HMVC120E	23.623	23.4780	4	23.7	28.4	29.4	2.9	0.51	0.91	104.3	220
海通L-C126	HMVC126E	24.804	24.6590	4	24.9	29.7	30.8	2.9	0.55	0.91	113.0	243
海通L-C134	HMVC134E	26.379	26.2340	4	26.5	31.3	32.5	3.0	0.55	0.94	123.2	265
海通L-C142	HMVC142E	27.961	27.7740	3	28.0	33.1	34.3	3.1	0.59	0.98	135.9	298
海通L-C150	HMVC150E	29.536	29.3490	3	29.6	34.8	35.9	3.1	0.59	0.98	147.6	322
海通L-C160	HMVC160E	31.504	31.3170	3	31.6	36.9	38.0	3.1	0.63	0.98	161.0	355
海通L-C170	HMVC170E	33.473	33.2860	3	33.5	39.0	40.2	3.3	0.63	1.02	177.6	399
海通L-C180	HMVC180E	35.441	35.2540	3	35.5	41.1	42.3	3.4	0.67	1.18	192.4	452
海通L-C190	HMVC190E	37.410	37.2230	3	37.5	43.2	44.3	3.4	0.67	1.18	210.3	481

无螺纹的液压螺母

型号	旧型号	孔径 G mm	in	型号	旧型号	孔径 G mm	in
海通L-A10	HMV 10E/A101	46.7	1.84	海通L-A62	HMV 62E/A101	304.7	12.00
海通L-A11	HMV 11E/A101	51.1	2	海通L-A64	HMV 64E/A101	314.7	12.39
海通L-A12	HMV 12E/A101	56.1	2.21	海通L-A66	HMV 66E/A101	324.7	12.78
海通L-A13	HMV 13E/A101	61.1	2.41	海通L-A68	HMV 68E/A101	334.7	13.18
海通L-A14	HMV 14E/A101	66.1	2.60	海通L-A69	HMV 69E/A101	339.7	13.37
海通L-A15	HMV 15E/A101	71.1	2.80	海通L-A70	HMV 70E/A101	344.7	13.57
海通L-A16	HMV 16E/A101	76.1	3.00	海通L-A72	HMV 72E/A101	354.7	13.96
海通L-A17	HMV 17E/A101	81.1	3.19	海通L-A73	HMV 73E/A101	359.7	14.16
海通L-A18	HMV 18E/A101	86.1	3.39	海通L-A74	HMV 74E/A101	364.7	14.36
海通L-A19	HMV 19E/A101	91.1	3.59	海通L-A76	HMV 76E/A101	374.7	14.75
海通L-A20	HMV 20E/A101	96.1	3.78	海通L-A77	HMV 77E/A101	379.7	14.95
海通L-A21	HMV 21E/A101	101.1	3.98	海通L-A80	HMV 80E/A101	394.7	15.54
海通L-A22	HMV 22E/A101	106.1	4.18	海通L-A82	HMV 82E/A101	404.7	15.93
海通L-A23	HMV 23E/A101	111.1	4.37	海通L-A84	HMV 84E/A101	414.7	16.33
海通L-A24	HMV 24E/A101	116.1	4.57	海通L-A86	HMV 86E/A101	424.7	16.72
海通L-A25	HMV 25E/A101	121.1	4.77	海通L-A88	HMV 88E/A101	434.7	17.11
海通L-A26	HMV 26E/A101	126.1	4.96	海通L-A90	HMV 90E/A101	444.7	17.51
海通L-A27	HMV 27E/A101	131.1	5.16	海通L-A92	HMV 92E/A101	454.7	17.90
海通L-A28	HMV 28E/A101	136.1	5.36	海通L-A94	HMV 94E/A101	464.7	18.30
海通L-A29	HMV 29E/A101	141.1	5.56	海通L-A96	HMV 96E/A101	474.7	18.69
海通L-A30	HMV 30E/A101	146.1	5.75	海通L-A98	HMV 98E/A101	484.7	19.08
海通L-A31	HMV 31E/A101	149.8	5.90	海通L-A100	HMV 100E/A101	494.7	19.48
海通L-A32	HMV 32E/A101	154.8	6.09	海通L-A102	HMV 102E/A101	503.7	19.83
海通L-A33	HMV 33E/A101	159.8	6.29	海通L-A104	HMV 104E/A101	513.7	20.22
海通L-A34	HMV 34E/A101	164.8	6.49	海通L-A106	HMV 106E/A101	523.7	20.62
海通L-A36	HMV 36E/A101	174.8	6.88	海通L-A108	HMV 108E/A101	533.7	21.01
海通L-A38	HMV 38E/A101	184.8	7.28	海通L-A110	HMV 110E/A101	543.7	21.41
海通L-A40	HMV 40E/A101	194.8	7.67	海通L-A112	HMV 112E/A101	553.7	21.80
海通L-A41	HMV 41E/A101	200.2	7.88	海通L-A114	HMV 114E/A101	563.7	22.19
海通L-A42	HMV 42E/A101	205.2	8.08	海通L-A116	HMV 116E/A101	573.7	22.59
海通L-A43	HMV 43E/A101	210.2	8.28	海通L-A120	HMV 120E/A101	593.7	23.37
海通L-A44	HMV 44E/A101	215.2	8.47	海通L-A126	HMV 126E/A101	623.7	24.56
海通L-A45	HMV 45E/A101	220.2	8.67	海通L-A130	HMV 130E/A101	643.7	25.34
海通L-A46	HMV 46E/A101	225.2	8.87	海通L-A134	HMV 134E/A101	663.7	26.13
海通L-A47	HMV 47E/A101	230.2	9.06	海通L-A138	HMV 138E/A101	683.7	26.92
海通L-A48	HMV 48E/A101	235.2	9.26	海通L-A142	HMV 142E/A101	702.7	27.67
海通L-A50	HMV 50E/A101	245.2	9.65	海通L-A150	HMV 150E/A101	742.7	29.24
海通L-A52	HMV 52E/A101	255.2	10.05	海通L-A160	HMV 160E/A101	792.7	31.21
海通L-A54	HMV 54E/A101	265.2	10.44	海通L-A170	HMV 170E/A101	842.7	33.18
海通L-A56	HMV 56E/A101	275.2	10.83	海通L-A180	HMV 180E/A101	892.7	35.15
海通L-A58	HMV 58E/A101	285.2	11.23	海通L-A190	HMV 190E/A101	941.7	37.07
海通L-A60	HMV 60E/A101	295.2	11.62	海通L-A200	HMV 200E/A101	991.7	39.04

　　轴承安装专用工具，合金钢油缸，超高压，体积小，出力大，可用在相关轴承安装及拆卸等作业中，在工业生产中轴承的安装和拆卸关系到轴承的使用时间,轴承安装及拆卸在锥形轴和锥形轴套上比较困难,需要借助于专用工具"液压螺母"在窄小空间产生大吨位的推动力,我公司生产的液压螺母是高速,方便地安装和拆卸轴承的得力助手。
　　海通L-Y/YMQZ/HMV/HMVC液压螺母在超高油压的作用下，液压螺母活塞产生大吨位推力，轴和轴套受力均匀进行装配或拆卸,达到装配或拆卸轴承的作用。 液压螺母接头安装位置有两种,一种是装于螺母的端面,另外一种是装在液压螺母侧面，使液压螺母在窄小空间也能方便使用。
