钛合金大扭矩液压扳手,钛合金驱动式大扭力液压扳手

钛合金大扭矩液压扳手(海通N-L M20-125)钛合金驱动式液压扳手，最大扭矩达到18万,可选配多种规格套筒	智能液压扳手专用泵(海通B-VP0.75-1.5KW)可数字化设定、显示扭矩和压力,一键拧紧或拆卸,自动关机,高效率	大功率液压扳手(海通N-D)方轴配置不同规格套筒，体积大，扭矩大	铝钛合金中空液压扳手(S19-155)航天铝钛合金材料，体积小，强度大，力矩大，重量轻。

海通N-L系列钛合金大扭矩液压扳手,海通N-L钛合金驱动式大扭力液压扳手机身采用铝钛合金和少部份超高强度合金钢材料，加强钛合金油缸强度高，重量更轻。油管接头可360度旋转，操作简单方便，扭矩精度高达±3%，驱动方轴可左右切换，可对拆松及拧紧螺母的转换。
1、采用高科技钛合金及特殊合金钢制造；
2、360°旋转接头，不受空间限制；
3、直推式驱动轴换向，大扭矩,快捷；
4、大扭矩设计，最大达到18万N.m
5、油缸单次行程螺母转角大，工作效率高
6、选配多种套筒以适应不同的使用工况。

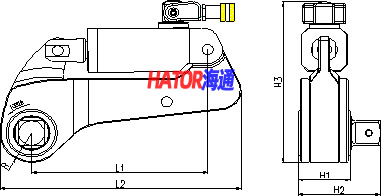

型号	扭矩范围 NM	L1	L2	H3	H2	H1	R	方轴	重量 KG
海通N-L1	496-4962	211	289	204	91	50	35	25x25	7
海通N-L2	1178-11775	256	355	251	125	69	45	38x38	14
海通N-L3	1941-19413	274	389	285	141	78	52	51x51	19
海通N-L4	3810-38100	329	473	332	174	96	70	64x64	37
海通N-L5	5749-57488	370	542	382	179	101	80	64x64	53
海通N-L6	10367-103670	430	624	430	227	124	94	83x83	91
海通N-L7	12032-120323	447	655	453	240	132	102	90x90	122
海通N-L8	18068-180677	505	758	513	270	150	124	102x102	176

各等级螺栓最大扭矩推荐值

强度等级		4.8级	6.8级	8.8级	10.9级	12.9级
最小破断强度		400 MPa	600 MPa	800 MPa	1000 MPa	1200 MPa
材质		一般构造用钢	机械构造用钢	铬钼合金钢	镍铬钼合金钢	镍铬钼合金钢
螺栓	对边	Nm	Nm	Nm	Nm	Nm
M30	46	585	877	1171	1646	1975
M33	50	796	1195	1593	2240	2688
M36	55	1023	1535	2046	2878	3453
M39	60	1324	1986	2649	3725	4469
M42	65	1638	2457	3277	4608	5529
M45	70	2045	3068	4090	5752	6903
M48	75	2461	3691	4921	6921	8305
M52	80	3181	4771	6362	8946	10736
M56	85	3956	5934	7912	11127	13352
M60	90	4932	7398	9864	13871	16645
M64	95	5960	8940	11920	16762	20115
M68	100	7230	10845	14460	20335	24401
M72	105	8669	13003	17337	24381	29257
M76	110	10287	15430	20573	28931	34717
M80	115	12094	18141	24188	34014	40817
M85	120	14636	21953	29271	41163	49395
M90	130	17510	26266	35021	49248	59098
M100	145	24341	36512	48683	68460	82152
M110	155	32751	49126	65501	92111	110533
M120	175	42902	64354	85805	120663	144795
M125	180	48683	73024	97366	136920	164304

注：表中数值为最大力矩值，建议拧紧力矩值为：表中数据×（70～80）%。
例如：M48，8.8级螺栓；则拧紧力矩为：4921×（70～80）% = 3445～3937 Nm.选择扳手前应确认一个原则，即拆松螺母的扭矩至少应是150%～250%拧紧螺栓的扭矩。
