压力自控电动试压泵

一、概述

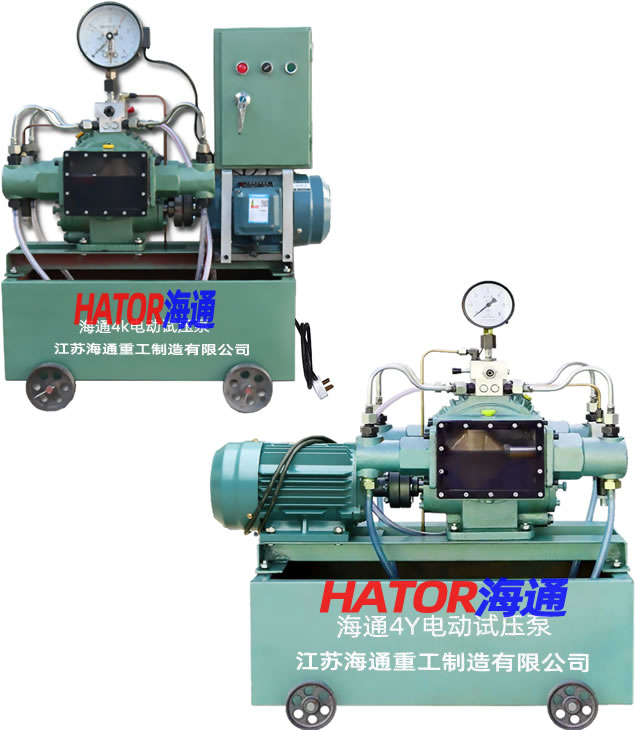

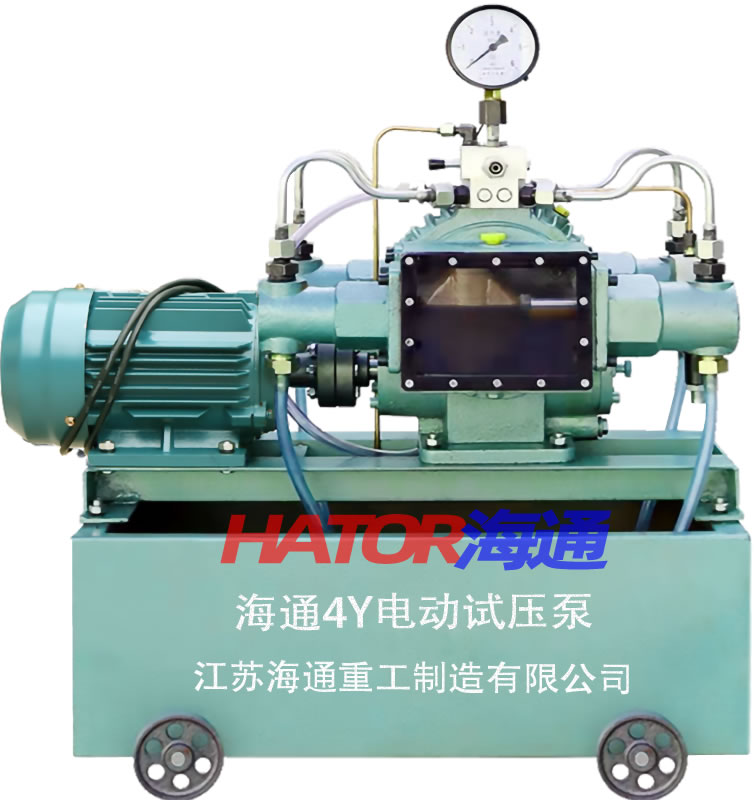

海通4K/YZ4DK2-100Mpa压力自控电动试压泵是通过电极点压力表及控制部份对试压泵进行压力控制，具有自动化程度高，采用低压控制，不存在安全问题，在4DSK试压泵产品基础的升级产品，在海通4Y型电动试压泵基础上加装压力自控装置实现压力自动控制的功能。选用优质密封材料，先进生产工艺及优质选材，免除频繁更换密封件，达到无故障工作时间长等特点。
是我厂集国内外同类产品之优点更新设计制造的。它具有升压稳压 性能好．曝音低．操作方便．移动灵活，使用时间长等特点。且具有高、低压流量分档功 能．自动稳压其压力，流量、容积系数、泵效率等主要性能指标均达设计标准要求。

二、技术参数

型号	压力MPa	流量L/h		高压柱塞 直径mm	柱塞行程mm	缸数	电机	外形mm 长×宽×高	重量Kg	旧型号
		高压	低压
海通4K350/2	2	350		25	38	4	Y90S-4 1.1KW	680×420 ×940	135	YZ4DK350/2
海通4K200/4	4	200		25						YZ4DK200/4
海通4K170/6.3	6.3	170		22						YZ4DK170/6.3
海通4K110/10	10	110		18						YZ4DK110/10
海通4K70/16	16	70		14						YZ4DK70/16
海通4K40/25	25	40	380	16	38	4	Y90L-4 1.5Kw	780×450 ×1090	196	YZ4DK40/25
海通4K30/40	40	30	360	14						YZ4DK30/40
海通4K22/63	63	22	350	12						YZ4DK22/63
海通4K15/80	80	15	340	10						YZ4DK15/80
海通4K15/100	100	15	340	10						YZ4DK15/100
海通4K700/4	4	700		45	38	4	Y100L-4 3Kw			YZ4DK700/4
海通4K700/6.3	6.3	700		34						YZ4DK700/6.3
海通4K550/10	10	550		30						YZ4DK550/10
海通4K550/16	16	550		22						YZ4DK550/16

三、用途
海通4K2-100Mpa自控压力电动试压泵(以下简称泵)是专供各类压力容器、管道、阀门、蒸气锅炉及橡 胶管件等作，压力试验。并可用作各种试验室或车间获得高压液体源的设备。
四、使用方法
电接点压力表：红色表针为设定所需测试压力数（可调）
黑色表针为试压泵实际压力
兰色表针为设定自动启动最小值（如设定到1MPa，则当压力下降到1MPa，则电机自动启动）
1.接通电源，放紧试压阀，将红表针调整到所需测试的压力数。
2.等高低压吸水管全部吸水工作，拧紧试压阀，当压力升至红表设定数（黑色表针到达红色表针）电机停止工作。
3.若不用自动启动，则将兰色表针调整到零位以下即可；如需自动启动，将兰色表针调到所需位置，但不能与红色表针重叠。
