电动液压顶，电动液压千斤顶

海通F-Q/YZQ大行程电动液压顶　液压顶平放可作液压顶管机进行非开挖工程施工 底部加法兰可垂直倒挂使用
　　
　　 　　　千斤顶示意图 　　　　　　　　　　非开挖工程施工液压顶管机工作示意图　

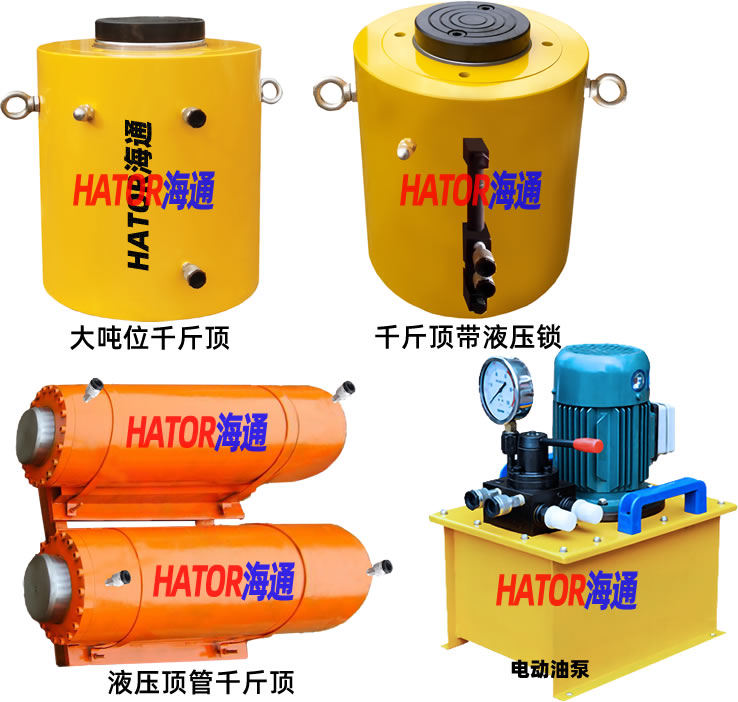

海通F-Q/YZQ系列电动液压顶，电动千斤顶，液压顶管机，顶涵千斤顶（顶涵机）在电动液压千斤顶加装水平支架后，可平放使用，用在顶管、顶涵施工，用大行程液压顶力让混凝土箱涵或钢制箱涵穿越道路或路堤等，特别在铁路及公路施工中得到很好施工效果，配置大流量液压泵站，有速度快，主压油缸，在同等重量下，可以得到更大的推力，有节省工程费用，快捷，安全等特点。
1、大体积物体同步顶升请选用海通S-F同步千斤顶。
2、螺母自锁顶海通L-V自锁式千斤顶可长时间支撑重物。
3、空间窄小可选用海通B-V薄型千斤顶或小吨位海通F-R分离式千斤顶。
4、电动油泵站选配是根据千斤顶顶升速度要求进行选配，具体请查看相应的泵站海通B-V系列电动油泵

型号	吨位T	拉力T	本体 高度Amm	行程 B-A mm	伸展 高度 A mm	油缸 外径 D mm	活塞杆直径	油缸 直径mm	重量kg	压力	旧型号	泵站
海通F-Q51	50	20	250	125	375	140	70	100	26	63 MPA	YZQ50/125	50T-200T 可选配 0.55KW 0.75KW 1.5KW 4KW 5.5KW 7.5KW 11KW 15KW
海通F-Q516			285	160	445	140			29		YZQ50/160
海通F-Q52			325	200	525	140			33		YZQ50/200
海通F-Q53			425	300	725	140			68		YZQ50/300
海通F-Q55			625	500	1125	140			79		YZQ50/500
海通F-Q56			725	600	1325	140			91		YZQ50/600
海通F-Q58			925	800	1725	140			103		YZQ50/800
海通F-Q510			1125	1000	2125	140			114		YZQ50/1000
海通F-Q515			1625	1500	3125	140			150		YZQ50/1500
海通F-Q520			2125	2000	4125	140			196		YZQ50/2000
海通F-Q101	100	40	288	100	388	180	100	140	48	63 MPA	YZQ100/100
海通F-Q1015			338	150	488	180			57		YZQ100/150
海通F-Q102			397	200	597	180			66		YZQ100/200
海通F-Q103			497	300	797	180			80		YZQ100/300
海通F-Q105			712	500	1212	194			110		YZQ100/500
海通F-Q106			812	600	1412	194			125		YZQ100/600
海通F-Q108			1012	800	1812	194			155		YZQ100/800
海通F-Q1010			1212	1000	2212	194			185		YZQ100/1000
海通F-Q1015			1650	1500	3150	194			286		YZQ100/1500
海通F-Q1020			2150	2000	4150	194			378		YZQ100/2000
海通F-Q150	150	60	235	50	285	233	125	180	37	63 MPA	YZQ150/50
海通F-Q151			285	100	385	233			49		YZQ150/100
海通F-Q1515			345	150	495	233			61		YZQ150/150
海通F-Q152			385	200	585	233			73		YZQ150/200
海通F-Q153			485	300	785	233			97		YZQ150/300
海通F-Q155			685	500	1185	245			121		YZQ150/500
海通F-Q156			785	600	1385	245			133		YZQ150/600
海通F-Q158			985	800	1785	245			157		YZQ150/800
海通F-Q1510			1185	1000	2185	245			357		YZQ150/1000
海通F-Q1515			1685	1500	3185	245			368		YZQ150/1500
海通F-Q1520			2185	2000	4185	245			470		YZQ150/2000
海通F-Q200	200	80	266	50	316	250	150	200	76	63 MPA	YZQ200/50
海通F-Q201			316	100	416	250			84		YZQ200/100
海通F-Q2015			366	150	516	250			92		YZQ200/150
海通F-Q202			416	200	616	250			106		YZQ200/200
海通F-Q203			546	300	846	273			141		YZQ200/300
海通F-Q205			766	500	1266	273			203		YZQ200/500
海通F-Q206			866	600	1466	273			238		YZQ200/600
海通F-Q208			1066	800	1866	273			308		YZQ200/800
海通F-Q2010			1266	1000	2266	273			378		YZQ200/1000
海通F-Q2015			1685	1500	3185	273			510		YZQ200/1500
海通F-Q2020			2185	2000	4185	273			690		YZQ200/2000
海通F-Q320	320	120	305	50	355	320	180	250	154	63 MPA	YZQ320/50	可选配 1.5KW 4KW 5.5KW 7.5KW 11KW 15KW
海通F-Q321			355	100	455	320			182		YZQ320/100
海通F-Q3215			405	150	555	320			210		YZQ320/150
海通F-Q322			455	200	655	320			237		YZQ320/200
海通F-Q323			555	300	855	350			291		YZQ320/300
海通F-Q325			785	500	1285	350			412		YZQ320/500
海通F-Q326			885	600	1485	350			466		YZQ320/600
海通F-Q328			1085	800	1885	350			587		YZQ320/800
海通F-Q3210			1285	1000	2285	350			708		YZQ320/1000
海通F-Q3215			1710	1500	2210	350			750		YZQ320/1500
海通F-Q3220			2210	2000	4210	350			960		YZQ320/2000
海通F-Q400	400	160	318	50	368	377	200	280	161	63 MPA	YZQ400/50	可选配 4KW 5.5KW 7.5KW 11KW 15KW
海通F-Q401			368	100	468	377			186		YZQ400/100
海通F-Q4015			418	150	568	377			211		YZQ400/150
海通F-Q402			468	200	668	402			244		YZQ400/200
海通F-Q403			598	300	898	402			297		YZQ400/300
海通F-Q405			799	500	1299	402			414		YZQ400/500
海通F-Q406			899	600	1499	402			467		YZQ400/600
海通F-Q408			1099	800	1899	402			584		YZQ400/800
海通F-Q4010			1299	1000	2299	402			701		YZQ400/1000
海通F-Q500/50	500	200	390	50	440	420	250	320	399	63 MPA	YZQ500/50	可选配 4KW 5.5KW 7.5KW 11KW 15KW
海通F-Q501			440	100	540	420			420		YZQ500/100
海通F-Q5015			490	150	640	420			441		YZQ500/150
海通F-Q502			550	200	750	420			461		YZQ500/200
海通F-Q503			650	300	950	426			511		YZQ500/300
海通F-Q505			852	500	1352	426			719		YZQ500/500
海通F-Q506			952	600	1452	426			899		YZQ500/600
海通F-Q508			1152	800	1952	426			1090		YZQ500/800
海通F-Q5010			1352	1000	2352	426			1240		YZQ500/1000
海通F-Q630	630	260	422	50	472	480	280	360	493	63 MPA	YZQ630/50	可选配 5.5KW 7.5KW 11KW 15KW
海通F-Q631			472	100	572	480			513		YZQ630/100
海通F-Q6315			522	150	672	480			533		YZQ630/150
海通F-Q632			572	200	772	480			553		YZQ630/200
海通F-Q633			672	300	972	505			630		YZQ630/300
海通F-Q635			874	500	1374	505			780		YZQ630/500
海通F-Q636			974	600	1574	505			870		YZQ630/600
海通F-Q638			1174	800	1974	505			1020		YZQ630/800
海通F-Q6310			2174	1000	3174	505			1170		YZQ630/1000
海通F-Q800	800	340	438	50	488	540	320	400	805	63 MPA	YZQ800/50	可选配 7.5KW 11KW 15KW
海通F-Q801			488	100	588	540			850		YZQ800/100
海通F-Q802			598	200	798	540			940		YZQ800/200
海通F-Q803			698	300	998	550			1030		YZQ800/300
海通F-Q805			898	500	1398	550			1160		YZQ800/500
海通F-Q806			998	600	1598	550			1350		YZQ800/600
海通F-Q808			1198	800	1998	550			1540		YZQ800/800
海通F-Q8010			2198	1000	3198	550			1730		YZQ800/1000
海通F-Q1001	1000	480	530	100	630	625	360	450	1086	63 MPA	YZQ1000/100	可选配 7.5KW 15KW
海通F-Q1002			630	200	830	625			1232		YZQ1000/200
海通F-Q1003			760	300	1060	625			1463		YZQ1000/300

一、用途
并应用在桥梁修建，压桩，基础沉降及船舶修造，公路铁路建设，及机械校调等方面。
箱涵顶进设备包括液压传动和传力设备等。包括电动液压油泵、顶涵千斤顶等。

二、使用方法 具体使用方法及注意事项请查看 顶管机,顶涵机,顶涵千斤顶 ,盾构法顶涵施工工艺
如当千斤顶使用请参照 电动千斤顶
