一、产品参数
1、油中的含水量少，选用YBLY板框式滤油机或LUC精细滤油车。
2、油液含水份较多，选用海通L-C真空滤油机
3、对流量没有要求的可选用WG、GLJ板框式加压过滤机及使用滤芯过滤油液LUC精细滤油车。
| 性能\参数\型号 |
海通L-C1 |
海通L-C2 |
海通L-C3 |
海通L-C5 |
8 |
10 |
12 |
15 |
20 |
26 |
| 工作能力 |
击穿电压KV |
≥60 |
| 流量L/min |
≥10 |
≥20 |
≥30 |
≥50 |
≥80 |
≥100 |
≥125 |
≥150 |
≥200 |
≥260 |
真
空
度 |
极限(表式计)Pa |
≤90 |
| 工作(表式计)Pa |
≤400 |
| 工作压力(MPa) |
≤0.35 |
≤0.5 |
| 工作噪音dB(A) |
≤70 |
≤75 |
≤80 |
| 含水量PPm |
≤7 |
| 含气量% |
≤0.3 |
| 清洁度NAS |
≤7 |
| 过滤精度μm |
0.5~0.8 |
| 电加热功率KW |
9 |
15 |
15 |
15 |
24 |
24 |
48 |
60 |
72 |
144 |
| 总功率KW |
10.5 |
16 |
16.5 |
17 |
27 |
27 |
56 |
67.2 |
80 |
156 |
| 电源电压 |
380 |
| 油温范围 |
40℃~75℃ |
| 平均无故障工作时间 |
h≥5000 |
| 连续工作时间 |
h≥150 |
| 机器净重kg |
100 |
150 |
180 |
260 |
550 |
600 |
900 |
950 |
1000 |
1280 |
| 被处理油特征 |
含气量不大于12%,含水量不大于50PPm，击穿电压不小于25KV的新油三次处理后 |
| 旧型号 |
YZLC-10 |
-20 |
-30 |
-50 |
-80 |
-100 |
-125 |
-150 |
-200 |
-260 |

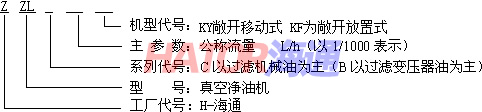

型号说明
二、简介
真空滤油机（真空净油机）严格执行国家规范以DL/T521-93真空净油机运用辅导则为标准，有体积小、移动方便、噪音低、功能安稳，操作方便安全等特色，是各电厂电站变电所，电器制作厂，工矿企业过滤变压器油、透平油、机油、液压油等油液中水份，气体和杂质微粒的抱负设备。是本厂选用最新技术设计制作的一种新式油料净化设备，污油液净化后可达到新油规范且不影响原油的理化功能，是节能降耗的绿色环保设备，具有很好的经济价值和社领会义。

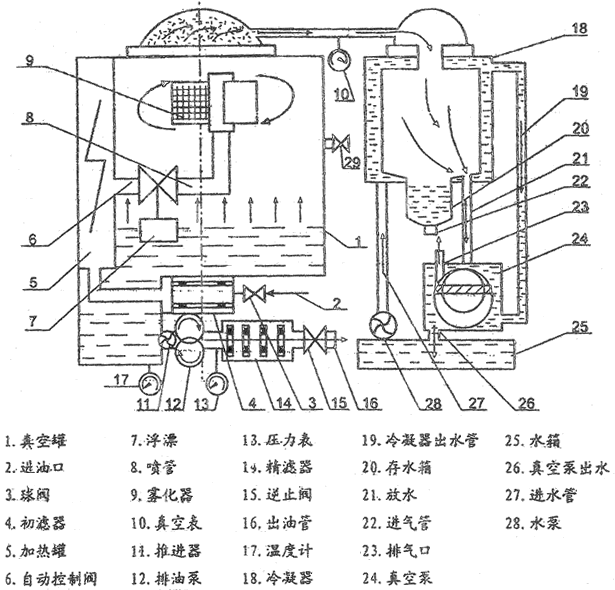

三、结构简图及原理示意图
海通L-C80-200真空滤油机工作原理示意图
海通L-C5-50真空滤油机工件原理图示意图
四、工作原理
真空滤油机是根据水和油的沸点不同原理而设计，它由真空加热罐精滤器，冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成的。真空泵将真空罐内的空气抽出形成真空，外界油液在大气压的作用下，经过油入口管道进入初滤器，清除较大颗粒，然后进入加热罐内，经过加热到40℃-75℃的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出的平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内。进入冷凝器内的水蒸气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤油纸、滤布将微粒杂质过滤出来，从而完成真空过滤机迅速除去油中杂志、水份、气体的全过程，使洁净的油从出油处排出机外。
五、使用说明
连接好进出油管油路，接通380V，接好完全地线，检查各电路是否联接可靠，各油路阀门是否打开，准备无缺后，再进行操作程序，先启动冷却水泵，检查水路循环是否正常，然后电动真空泵，使泵内的油能正常运行，再使真空泵拦蓄运转。当真空表达到极限时，可打开进油阀，直止真空缸内下视窗看见油面时，即启动排油泵开关，开始排油过滤杂质。油路正常循环打开加热器开关，挥发油中的水份，如果油中水份较多时，内油沫会增高，此时必须打开放气阀控制适当的真空度，待水份减少、油沫下降后关闭放气阀，使真空达到极限。此时要注意各仪表的反应，如果压力表读数大于0.3MPa时，说明精滤器内，滤纸吸有较多的杂质，需要更换新的滤纸，工作完毕后，参看工作原理示意图，打开放气阀，使真空度达到正常大气压，排完缸内的油，剩下的油从放油堵内放出，防止下次使用时混入不同型号的油中，在冬季特别注意，放净真空泵内和水箱内的水，否则要冻坏真空泵和储水箱。
六、常见故障及消除方法
| 故障情况 |
产生原因 |
消除方法 |
| 真空度达不到技术标准 |
被过滤油中含水多真空泵抽出气体含水蒸气过多
由于使用地点海拔高度不同，不在标准大气压情况下影响真空度变化
真空泵内，真空油低于油位线
真空油，由于使用时间长含水量多
各连接处密封漏气
真空泵易损件磨损
|
属正常现象，需多次过滤
属正常提高油的温度使水达到蒸发
增加真空油
需要换新油
检查维修
更换易损件
|
在正常工作情况下压力大于0.3MPa |
机器出油管太长输送油位太高，出油口阀小或管太小
滤油纸吸有很多杂质
|
改换工作环境
更换滤纸
|
| 真空泵喷油 |
被过滤含油水量多，油沫上升被吸如真空本赶，真空泵内油位上升
真空泵内密封垫移位或损坏
|
更换真空油不得超过油位线
检修
|
| 温控不灵或无温 |
温控与温度计不吻合路
加热器烧坏或线路段或接触器未吻合
|
调整温控
检修线路更换加热器
|
| 排油泵无压力出油量不足 |
初滤器网堵塞
排油泵油封漏气
进油管被堵吸入缸底
吸油管太细或缸程太深
真空缸内喷翼小孔堵塞
|
清洗初滤网
调整油封压盖或更换新油封
检查
造善环境
拆洗
|
七、注意事项
接通电源必须要接好接线才能操作。
操作时，注意电机转动方向，要符合箭头方向。
没有油经过加热器循环时，不得打开加热器，否则会烧坏加热器。
排油前，必须打开出油管道所有阀门。
工作环境温度低于-30℃，高于+40℃不宜使用。

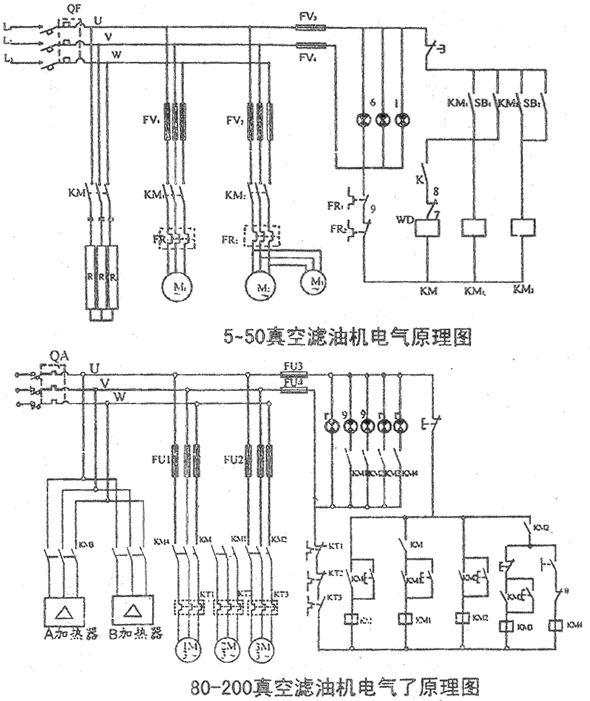

八、电气原理图
