感应加热器

海通B-G轴承感应加热器(20-120KW)设计有前置线圈，具有更高的功率因子，更快的加热速度，适用大型工件的加热，可用于生产线。	自控轴承加热器 (海通H-V/R-V/YZHA/YZR 2.2-150KW)用于轴承、齿轮，联轴器等环状工件加热，简易型微电脑控制，价格低，可用于生产线	海通RA/YZRA/YZDC微电脑轴承加热器 / 海通T-R微电脑加热器(3.6-150KW)微电脑控制，具有功率调整，保温功能，常用于生产线	快速加热器(海通C-K/YZCK/ZJ20K3.8-80KW)，用于齿轮、联轴器等工件的快速加热，用于生产线

一、参数简介
海通B-G感应加热器采用外置感应线圈对轴承等工件进行加热，感应加热效率高，利用感应加热的原理对轴承及大直径齿轮及环状工件进行加热，两相380V电源在变压器一变产生感应磁场，另一边短路的电流在轴承等工件中进行加热，感应加热器方法比其他加热方法更先进和环保，比BGJ-3/BGJ-4系列轴承感应加热器具有更高的功率因子，更快的加热速度，现我公司对原来电器部分进行改造，采用我公司最先进的芯片微处理技术，将微电脑控制技术应用于加热控制全过程中，坚固耐用的设计为连续工作状况提供了安全可靠的保证。磁感应、数字显示、声音提示、错误显示、自动显示加热时间、自动退磁 。主要广泛应用于冶金、铁路、油田、机械、电机等诸多企业制造，维修机械过程中需套装的轴承、联轴器、齿轮、衬套等环状孔形零件感应加热。拆卸内圈等环状工件选用海通S-C感应拆卸器，加热小型工件选用海通H-Z平板加热器。

规格与型号	海通B-G1	海通B-G2	海通B-G3	海通B-G4
功率	20KVA	60KVA	75KVA	120KVA
额定电流	60A	160A	180A	300A
工作电压	380V二相	380V二相	380V二相	380V二相
工件最大宽度	300mm	400mm	520mm	580mm
孔径参考	φ60-φ500	φ80-φ600	φ90-φ800	φ200-φ1000
磁性探针	有	有	有	有
温度/时间数显	有	有	有	有
控制方法	时控/温控/手控	时控/温控/手控	时控/温控/手控	时控/温控/手控
时间范围	时间0-999秒	时间0-999秒	时间0-999秒	时间0-999秒
温度范围	温度0-300℃	温度0-300℃	温度0-300℃	温度0-300℃
自动退磁	是	是	是	是
功率调整	自动	自动	自动	自动

BGJ感应加热器主要性能参数表

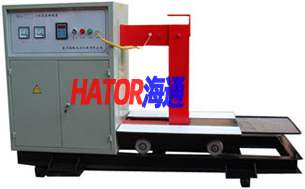

　BGJ-4系列轴承感应加热器

型号	BGJ-20-4	BGJ-60-4	BGJ-75-4	BGJ-120-4
功率	20KVA	60KVA	75KVA	120KVA
额定电流	60A	160A	180A	300A
工作电压	380V二相
工件最大宽度	300mm	400mm	520mm	580mm
孔径参考	φ60-φ500	φ80-φ600	φ90-φ800	φ200-φ1000
磁性探针	有	有	有	有
温度/时间数显	有	有	有	有
控制方法	时控/温控/手控
时间范围	时间0-999秒
温度范围	温度0-300℃
自动退磁	是	是	是	是
功率调整	自动	自动	自动	自动

　　　　
BGJ-20-3/60-3/75-3/120-3感应加热器 　 　　　　　　　BGJ20/60/75/120-3旋转臂改进型
　　　　　　　　　　　　
BGJ-2.2-2感应加热器　　 　　　　　　　　　　　　BGJ-3.5-3、BGJ-7.5-3感应加热器

规格型号	BGJ-2.2-2	BGJ-3.5-3	BGJ-7.5-3	BGJ-20-3	BGJ-60-3	BGJ-75-3	BGJ-120-3
功率	2.2KVA	3.5KVA	7.5KVA	20KVA	60KVA	75KVA	120KVA
工作电压	220V ~	380V ~	380V ~	380V~	380V ~	380V ~	380V~
额定电流	20A	20A	40A	60A	160A	180A	300A
控制方法	温控/时控/手控
孔径参考	Φ30-80	Φ70-120	Φ100-170	φ60-φ500	φ80-φ600	φ90-φ800	φ200-φ1000
工件宽度极限	120mm	170mm	180mm	220mm	280mm	350mm	1000mm
加热温度极限	300 ℃	300 ℃	300 ℃	300 ℃	300 ℃	300 ℃	300 ℃
附件	磁性探头	磁性探头	磁性探头	磁性探头	磁性探头	磁性探头	磁性探头
整机毛重 Kg	50	80	150	300	500	800	1100
外形包装尺寸	550×400 ×320	750×500 ×950	800×550 ×1000	1500×800 ×1300	1850×980 ×1450	1960×1100 ×1530	2150×1300 ×1680

海通B-G轴承感应加热器利用变压器原理，采用电磁感应方法，将被加热轴承或环状工件作为变压器线圈的次级，轴承加热器接通电源后，被加热工件在磁感应电流短路加热的作用下，工件的内圈及外圈因加热而膨胀，在到设定的温度或时间加热器就会自动关机，轴承或工件可顺利装配，可以达到过盈装配要求。
1、提高装配质量，加热均匀、精度高、能使工件表面硬度内在质量不变。
2、提高工作效率，加热速度迅速，既能降低工人劳动强度，又提高装配进度，达到文明生产。
3、结构合理、先进、操作简便、安全可靠、无火警危险。
4、节约能源、降低成本、提高效益，与油加热相比节油100%，和电热炉相比节电60%。
5、BGJ系列感应加热器在加热停止后，自动将工作中残磁退止3CS以下，符合ZJS-004标准，BGJ系列感应加热器是文明生产、高效生产、安全生产的理想加热装置。
大型零件的专用加热器
我们能提供加热大型工件的专用加热器。为报价精确，需要提供以下资料：
拟加热零件的尺寸（内径*外径*高）
重量单位为公斤或磅
需要的加热时间
电源情况
是否需要消磁
是否需要有温度或时间控制
是否要求可移动的
拟加热零件的示意图或图纸

BGJ-5/BGJ-4型轴承感应加热器

简介
BGJ型感应加热器由主机和控制箱两部分组成。本机由铁芯绕组，铁芯横臂升降机构，活动芯柱组成，控制方式设有时间和温度双重控制，采用全进口集成块并数码显示，操作者能实现加热时间和加热温度。

一、操作
1、按铭牌接通电源（二相380V交流电）。
2、控制箱输出端接通主机输入端。
3、启动控制箱船型总开关，红灯亮。
4、转动手轮，提高轭铁并转过90℃，放置加热工件。根据工件内孔选择芯柱，放置工件内孔中，转动轭铁至原来位置，转动手轮，使轭铁与芯柱紧密接触。该产品要放在地平处使用，压紧程度以调至噪音最小为宜。
5、首次加热工件时，将时间拨盘拨至所需加热时间，将时间拨至最大，用测温计测量工件温度，达到温度时，记下时间，以便下次使用。（测温计另配）
6、加热到时绿灯灭，红灯亮，加热完毕同时完成退磁动作，戴石棉手套取下工件安装。

二、注意事项
1、通电时应检查电源电压是否与加热器铭牌相符，接地是否良好。
2、加热器轭铁与铁芯端面必须接触良好，以免产生噪音或大电流超载烧坏线圈组和电器元件。
3、台面板上应铺一层石棉板，以防工件过热烤焦台面板。
4、对于特殊规格尺寸的工件，需上下颠倒二次加热。

BGJ-2.2-2型轴承感应加热器
简介
BGJ系列2.2-2型感应加热器控制联机体联在一组的轻便产品适用较小工件的热套装使用。具有体积小、重量轻、移动方便的优点。外壳采用绝缘材料制成，使用过程中安全可靠。
该加热器采用时间控制，时间可在0-99分范围内选用，可根据用户工件大小，配备不同规格的轭铁，使用时选取与工件孔径相近规格尺寸轭铁，这样加热工件热效率最佳。

一、操作使用方法：
1、将感应加热器插头接通220 V交流，指示红灯亮。
2、在轭铁上穿入工件，平放于加热器铁芯端面上。（见图一）
3、将时间拨盘拨到所需要的时间位置，按“启动”按钮，加热开始。
4、时间到主回路断开，

二、注意事项
1、使用轭铁应注意轻放，严禁碰撞、重击、暂时不使用时应妥为保管，放置箱内，发现表面锈蚀不平应及时重新磨平方可使用，以免增加噪音。
2、禁止铁芯端面上无轭铁，加热工件时按“启动”按钮。
3、工件加热一次不到满足装配需要，可延长加热时间。

BGJ-3.5-3、BGJ-7.5-3型轴承感应加热器

简介
BGJ系列3.5-3 、BGJ7.5-3型轴承感应加热器采用时间和温度二种加热控制方式。
时间控制为数显式。可直观了解工件加热时间，时间误差每分小于5%。
温度控制主要用于首件监测使用。
该机装有台车，便于生产场地的流动使用。
该感应加热器加热时间可在0-99分范围内选用。
加热温度可在0-399℃范围内选调。

一、操作使用方法：
1、将感应加热器电源线接到380V交流电源上。

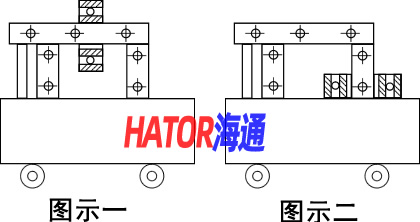

2、拨动轭铁升降手柄，抬高轭铁后将工件套在轭铁上或平放套在铁芯竖柱里。见图一、图二，然后转回原位落下即开始进行加热。
3、确定控制方式，采用时间控制将温度拨盘调至最大，传感器探头放置一旁不用，将时间拨盘拨至需加热时间，按“加热”按钮即开始工作，采用温度控制方式加热工件时，将时间拨盘拨至最大，温度设定至所需加热温度，按下“加热”按钮即开始工作。（将传感器探头吸附在工件端面上）。
4、时间到或温度到，主回路断开，完成退磁动作，拨动升降手柄，转动轭铁取下工件安装。

二、注意事项：
1、接通电源时注意电压电流是否相符，机器接地。
2、对较重工件平放在机器铁芯竖柱时，应在台面上加放石棉板，防止温度过高，烧坏盖板，损伤机件。
3、一般轴承加热时温度不超过120℃，如超出150℃时尽量采用时间控制方式，避免温度过高损坏传感器探头。

BGJ-20-3、BGJ-60-3、BGJ-75-3型轴承感应加热器

简介
BGJ型感应加热器由主机和控制箱两部分组成。本机由铁芯绕组，铁芯横臂升降机构，活动芯柱组成（见图一、图二），控制方式设有时间和温度双重控制，采用全进口集成块并数码显示，操作者能实现加热时间和加热温度。

一、操作
1、按铭牌接通电源（二相380V交流电）。
2、控制箱输出端接通主机输入端。
3、启动控制箱船型总开关，红灯亮。
4、转动手轮，提高轭铁并转过90℃，放置加热工件。根据工件内孔选择芯柱，放置工件内孔中，转动轭铁至原来位置，转动手轮，使轭铁与芯柱紧密接触。该产品要放在地平处使用，压紧程度以调至噪音最小为宜。
5、首次加热工件时，将时间拨盘拨至所需加热时间，将时间拨至最大，用测温计测量工件温度，达到温度时，记下时间，以便下次使用。（测温计另配）
6、加热到时绿灯灭，红灯亮，加热完毕同时完成退磁动作，戴石棉手套取下工件安装。

二、注意事项
1、通电时应检查电源电压是否与加热器铭牌相符，接地是否良好。
2、加热器轭铁与铁芯端面必须接触良好，以免产生噪音或大电流超载烧坏线圈组和电器元件。
3、台面板上应铺一层石棉板，以防工件过热烤焦台面板。
4、对于特殊规格尺寸的工件，需上下颠倒二次加热。
