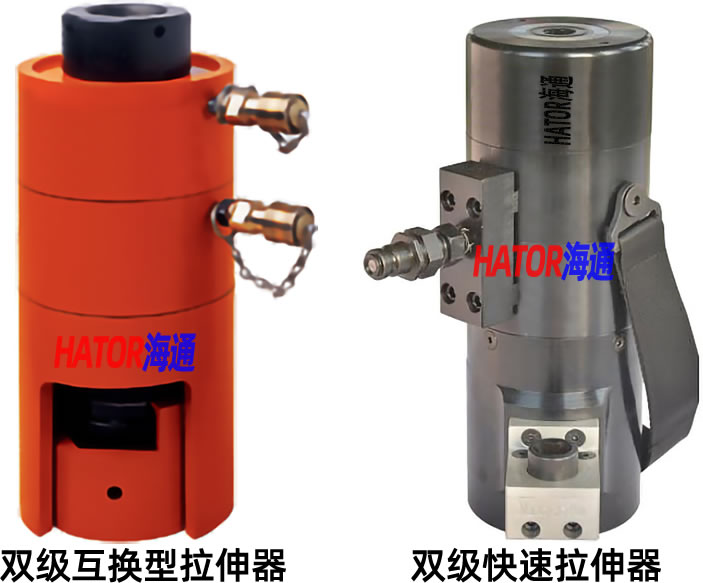

双级螺栓拉伸器

海通L-R/YZLSR双级螺栓拉伸器（双级高型拉伸器）比单级拉伸器更小外径及更大拉伸力，拉伸力是80MPA时测定。如使用最高压力150Mpa可获得更大的拉力。 执行重型机械标准JB/T6390-2006
1、如需更大拉伸力，外径较小可选择执行化工部标准海通L-S互换型螺栓拉伸器及海通L-B螺栓拉伸器
2、执行重型机械标准负载回缩海通S-C单级高型螺栓拉伸器
3、如以下参数不符合要求可根据实际工况条件及特殊要求定制。需先填写 螺栓工况情况调查表

型号	螺纹d	外径 D	高度 H	H1 mim	B1 min	B min	d1	a	α	活塞		拉伸力	压力	旧型号
										面积	行程
	mm									cm2	mm	KN	Mpa
海通L-R20-27	M20×2.5	65	226	38	34	34+d2/2	53	10	60°	34	6	272	60-150	YZLSR20-27
	M22×2.5			42
	M24×3			46
	M27×3			52
海通L-R24-33	M24×3.5	80	243	46	41	41+d2/2	66	10	60°	48	6	384	60-150	YZLSR24-33
	M27×3.5			52
	M30×3.5			57
	M33×3.5			63
海通L-R27-39	M27×4	97	276	52	50	50+d2/2	76	12	60°	74	6	592	60-150	YZLSR27-39
	M30×4			57
	M33×4			63
	M36×4			69
	M39×4			74
海通L-R36-48	M36×4.5	114	308	69	58	58+d2/2	95	12	60°	110	7	880	60-150	YZLSR36-48
	M39×4.5			74
	M42×4.5			78
	M45×4.5			86
	M48×4.5			92
海通L-R45-60	M45×5	145	370	86	74	74+d2/2	120	12	60°	166	8	1328	60-150	YZLSR45-60
	M48×5			92
	M52×5			99
	M56×5.5			107
	M60×5.5			114
海通L-R64-80	M64×6	180	500	122	92	92+d2/2	152	12	60°	270	9	2160	60-150	YZLSR64-80
	M68×6			130
	M72×6			137
	M76×6			145
	M80×6			152
海通L-R80-120	M80×6	280	710	160	145	145+d2/2	240	12	60°	610	10	4880	60-150	YZLSR80-120
	M90×6			180
	M100×6			200
	M110×6			215
	M120×6			235
海通L-R125-160	M125×6	325	695	250	170	325+d2/2	275	12	60°	830	12	6640	60-150	YZLSR 125-160
	M140×6			275
	M160×6			310

通常可根据客户的实际工况条件及特殊要求定制。 螺栓工况调查表
