锚杆拉拔仪,锚杆拉力计,锚索拉拔仪

海通H-C锚杆拉拔仪中孔可让锚杆、锚索等穿过,锚杆锚固力的一种检测工具(锚杆拉拔仪,锚杆拉力计,锚索拉拔仪)

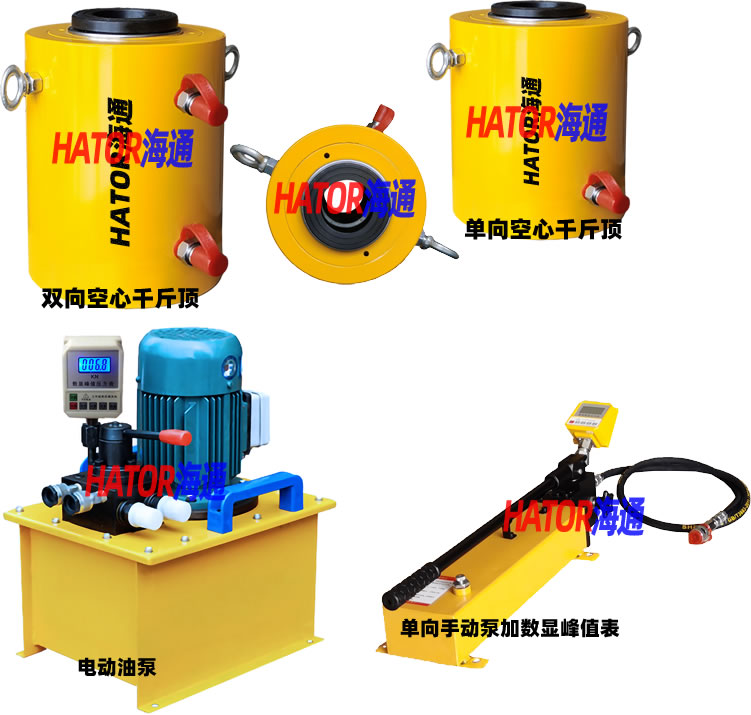

空心千斤顶/穿心千斤顶(海通H-C)中孔可让锚杆、锚索、钢铰线及轴类等穿过进行拉伸

一、简介
海通H-C锚杆拉拔仪(锚杆拉拔仪,锚索拉拔仪,锚杆拉力计)用于检测锚杆、钢筋、植筋、膨胀螺栓、锚索等各种锚固件抗拔力的仪器智能设备，常用于玻璃幕墙的现场抗拔力试验，是各行业的必备检测智能仪器。对各种锚杆的研究以及工程质量的检测，安全生产具有重要的作用。液压锚杆拉拔仪（锚索拉力计）由手动油泵和单作用或双作用油缸、胶管、智能数显控制仪三部分组成，标配有合金手提箱携带方便、大流量双速手动油泵操作简单、快捷等特点，溢流阀，超压保护，更安全。应用于矿山、道路及桥梁等多种行业。自主研发的智能数显控制仪具有传感器自动清零功能，也可以手动清零。峰值存储功能，自动保存最大压力值。断电后也不会丢失。可以保存多组峰值，随时查询。测量精度1%，自动关机功能，在规定时间的内无操作自动关机，操作简单，易学易用 。
海通H-C锚杆拉拔仪产品符合以下标准:
GB50367-2006《混凝土结构加固设计规范》
GB50330-2013《建筑边坡工程技术规范》
JGJ120-2012《建筑基坑支护技术规程》
CECS 22：2005《岩土锚杆（索）技术规程》
GB50007-2011《建筑地基基础设计规范》
CECS22:99《土层锚杆设计与施工规范》
JGJ 145-2013《混凝土结构后锚固技术规程》

技术参数:

型号	吨位	孔径 mm	行程 B-Amm	本高A mm	测量 范围KN	油缸 重量	锚具	拉杆	接头
海通H-C1单作用	10T	27	60	191	0-100	6Kg	Φ6-20	M18	M6-20
海通H-C2单作用	20T	34	80	221	0-200	13Kg	Φ6-25	M22	M6-24
海通H-C3单作用	30T	45	80	221	0-300	15Kg	Φ6-32	M30	M6-27
海通H-C5双作用	50T	60	120	231	0-500	25Kg	Φ6-40	M40	M6-39
海通H-C10双作用	100T	90	150	292	0-1000	58Kg	Φ25-40	M40	M24-39

我公司可制造非标准空心千斤顶及各种规格的油缸。
海通HC1-3单作用空心千斤顶为单作用，弹簧回程，适用于行程较短。
海通HC5-10双作用空心千斤顶，双作用，油压回缩，操作和控制方便简单。
选配件全套规格

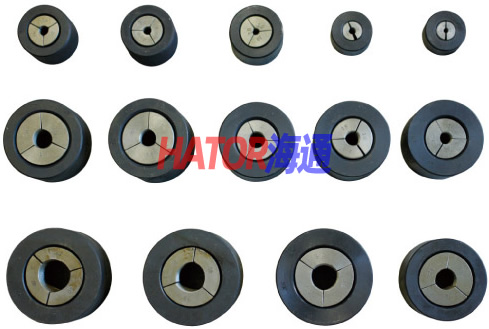

锚具	检测锚杆、钢筋.植筋、 锚索、类产品试验配件	Φ6、Φ8、Φ10、Φ12、 Φ14、Φ16、Φ18、Φ20 Φ22、Φ25、Φ28、Φ32 Φ36、Φ38、Φ40、Φ50
拉杆及转换接头	检测膨胀螺栓、化学锚栓 等带螺纹类产品试验配件	M6、M8、M10、M12 M14、M16、M18 、M14 M16、M18、M20、M22 M24、M27、M30、M33、 M36、M39

产品配置

名称	数量
手动泵	1台
液压缸	1台
数显控制仪	1块
铁皮箱	1个
说明书、合格证、 保修卡、装箱单	各1份
电池	1块
锚具	根据需要另配
拉杆及转换接头	根据需要另配

二、简介
海通H-C/H-R/YZH/YZRH空心千斤顶是我公司科研人员经过长期研究结合实际使用及多年生产经验，采用全新架构，及优质选材，具有结构新，使用时间长，维修方便，是普通千斤顶升级及替代产品，广泛使用在电力维护，桥梁维修，重物顶升，静力压桩，基础沉降，桥梁及船舶修造，特别在公路铁路建设当中及机械校调、设备拆卸等方面。
三、使用方法
1、液压千斤顶按泵站配置不一样，首先都要检查泵站的油箱是否有足够的液压油，胶管有没有明显的裂痕及损坏的地放，液压千斤顶及泵站是否有变形，各个接头连接是否牢固，电动泵电源要检查是否正确接地，是否有漏电现象等等，各个部分是否正常，确认正常后才能正常使用。。
2、使用时应严格遵守主要参数中的规定，切忌超高超载及偏载，否则当起重高度或起重吨位超过规定时，空心千斤顶油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N32#液压油才能工作。
4、电动泵站请参照海通B-V电动泵使用说明书。
5、重物重心要选择适中，合理选择空心千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、穿心千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将穿心千斤顶作为支撑物使用（自锁式千斤顶除外）。如需长时间支撑重物请选用海通L-V自锁式千斤顶
7、如需几只穿心千斤顶同时起重时，除应正确安放穿心千斤顶外，应使用多顶分流阀，且每台穿心千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、起重完后，即可快速取出，但不可用连接的软管来拉动空心千斤顶。
10、用户使用时千万不要超过额定行程及负荷和偏载，以免损坏空心千斤顶。
11、使用过程中应避免空心千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养

四、注意事项
1、泵站的排空，不管是手动泵还是电动泵站，首先保证泵站的油箱里有足够的油，手动泵的排空是把后面抬高，把截止阀放在卸荷位置，压8－9次手柄。电动泵的排空是首先要注意电机转向的正确，然后换向阀放在中位，点动电源开关，电机在低转速时排空。
2、使用时，不得加偏载或超载，以免空心千斤顶破坏发生危险。 在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
3、液压油的粘度正确选择很重要，过大或过小都会让液压千斤顶不能正常工作，建议使用32号抗磨液压油，并且要经过过虑才能使用，我们推荐用滤油车进行过滤，这样液压系统才会工作正常。
4、新的或久置的穿心千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将穿心千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的穿心千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压顶的使用时间，所以穿心千斤顶在不用时，每月要将穿心千斤顶空载往复运动2-3次。
5、液压系统用的胶管是橡胶制品存在正常老化现象，出厂前都会经过105Mpa耐压检测。安全起见，要常检查，正常使用是六个月，频繁使用时应为三个月。我们建议用电动试压泵进行检测，检测时用87.5Mpa进行试压，有爆破、渗漏、凸起等现象应立即停止使用并更换新的高压胶管。
6、操作时应严格遵守技术规范，操作中有不清楚的问题，请参照使用说明书，或致电我公司，严禁私自拆卸，并且根据使用情况定期检查和保养。
