薄型中空液压扳手


海通KLW薄型中空液压扳手(M20-100)螺栓出头较长,空间较小场合使用,可选配中空扳手头,或加配衬套,可选配全自动液压扳手专用泵、双向手动泵、电动泵	智能液压扳手专用泵(海通B-VP0.75-1.5KW)可数字化设定、显示扭矩和压力,一键拧紧或拆卸,自动关机,高效率	铝钛合金中空液压扳手(S19-155)航天铝钛合金材料，体积小，强度大，力矩大，重量轻。	驱动式液压扳手(海通D-V/YZD/YD M20-100)驱动方轴，可选配不同规格的套筒，用于螺栓出头短，空间小的场合，需选配手动或电动泵

客户案例 | 产品定制 | 加入收藏夹 | 放入购物车 | 推荐给朋友

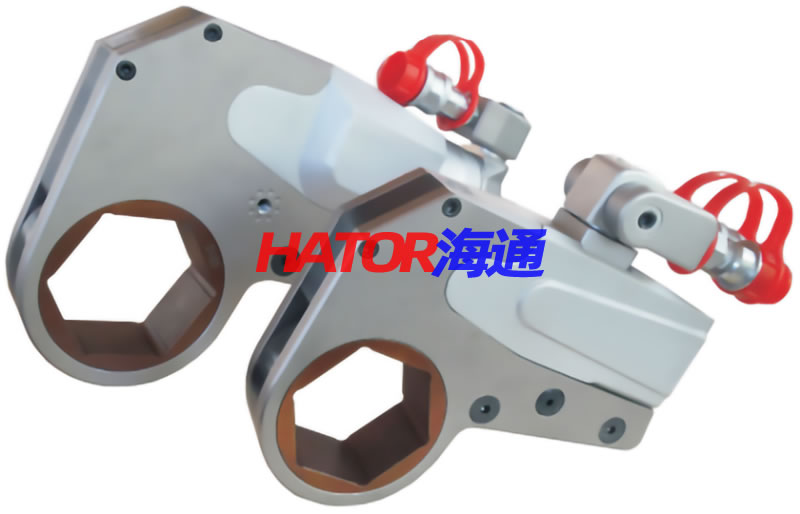

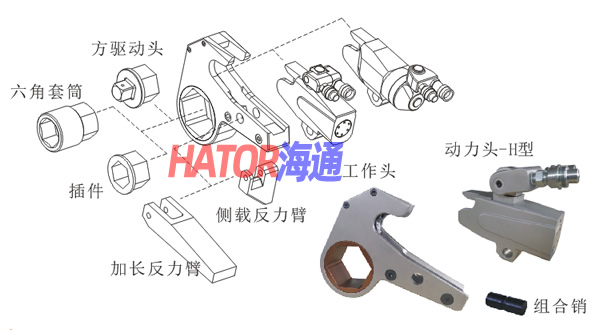

海通KLW薄型中空液压扳手（中空扳手，中空式液压力矩扳手）采用优质合金钢材质，强度高，标配5个工作头更加适合用于使用空间有限的场合，适用范围更广，是YK系列中空液压扳手替代产品，先进生产工艺，相比较力矩更大，使用时间更长。最大限度的采用高强度轻金属，一体成型动力工作头，全面提高强度及时间；更大的扭矩/重量比，双作用，高速,转角大，效率高, 一只动力头可配合多种中空工作头或空间允许的话也可使用衬套以节省费用，胶管工作范围广,360°×360°旋转软管接头在狭小的空间内使用方便,绝不会出现机构卡死, 扭矩重复精度高达±3%,松开时不需其它工具,存贮箱保护扳手头避免损坏，结实耐用，维护方便。
1、应使用液压螺母破切器破除生锈及被腐蚀的螺母。
2、YDVL铝钛合金液压扳手重量轻，力矩大，适用螺母对边M16-100

扳手泵站图片
产品名称	智能液压扳手泵	电磁风冷电动泵	电磁换向电动泵	电磁换向电动泵	手动换向电动泵	手动换向手动泵
螺母旋转方式	泵站自动换向连续旋转	手动电磁换向间歇旋转	手动电磁换向间歇旋转	手动电磁换向间歇旋转	泵站手动换向间歇旋转	泵站手动换向间歇旋转
关于换向	换向:液压扳手全是由双向油缸驱动,油缸伸出一次螺母转36度,泵站换向, 油缸回缩,螺母不动,泵站再换向, 油缸伸出,螺母再转36度,螺母转动是要泵站不断换向进行,自动换向对扳手的旋转速度是相当重要的.
泵站换向	自动换向	手动电磁换向	手动电磁换向	手动电磁换向	手动换向	手动换向
自动回油	有	有	有	无	无	无
自动关机	到设定扭矩自停	无操作自关机	无操作自关机	无	无	无
压力显示	数显	指针压力表	指针压力表	指针压力表	指针压力表	指针压力表
扭矩显示	数显	无	无	无	无	无
压力设定	数字设定	溢流阀调节	溢流阀调节	溢流阀调节	溢流阀调节	溢流阀调节
扭矩设定	数字设定	压力表压力换算	压力表压力换算	压力表压力换算	压力表压力换算	压力表压力换算
远距离操作	远距离单人操作	远距离多人操作	远距离多人操作	远距离多人操作	近距离多人操作	近距离多人操作

要求装配的螺母多并且要求精确控制扭矩,选配我公司全自动扳手专用油泵。
■ 数字化设定并显示压力和扭矩,精度达到0.1%
■ 实时显示压力或扭矩，并实时保存设定的扭矩或压力
■ 配置有操作手柄可远距离一个人可完成作业，能全自动或手动操作
■ 到设定压力或扭矩自动关机
■ 一键化操作，连续拆锁,速度是同类产品的2-3倍,效率高

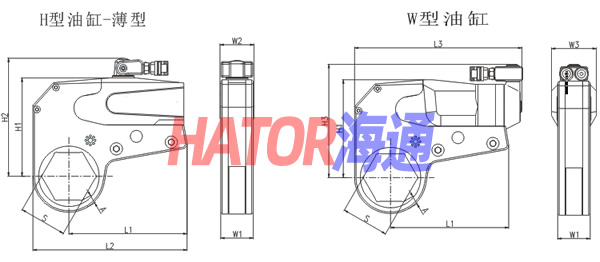

型号	扭矩 Nm	螺母范围S	重量Kg	L1	L2	L3	H1	H2	H3	W1	W2	W3	A
海通KL1W	233-2326	36-60	2.1	120.5	156	191	100	144.5	142	34	36	50	8.3
海通KL3W	345-3446	41-60	3.7	144	185	233	113	156	148	36	38	55	9.5
海通KL4W	540-5399	46-80	4.5	156	202	232	119	161	152	42	46	60	11.7
海通KL6W	769-7691	55-85	7.5	179	232	256	145	187	179	45	49	65	12.8
海通KL8W	1212-12116	70-105	8.9	207	270	291	168	210	200	53	57	75	14.2
海通KL15W	1992-19919	80-115	17.3	237	309	335	197	237	227	64	68	90	18.2
海通KL25W	3363-33629	90-130	25.2	273	361	383	230	272	255	70	78	100	21.3
海通KL35W	5385-53851	120-145	35.5	338	447	456	280	345	294	84	92	118	24.8
海通KL50W	7522-5221	130-180	47.8	382	517	539	320	383	400	94	102	140	30.5
海通KL95W	13946-139463	155-190	204	492	665	670	400	458	425	160	168	180	61.7

本液压力矩扳手体积小，力矩大、预紧准确。它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地完成您的装拆螺栓任务，同时可有效地保证您所需的扭矩值。
松懈螺栓的扭矩至少应是拧紧螺栓的扭矩2倍。
各等级螺栓最大扭矩推荐值

强度等级		4.8		6.8		8.8		10.9		12.9
材质		一般构造用钢		机械构造用钢		铬铝合金钢		镍铬铝合金钢		镍铬合金钢
螺栓	螺母	扭距值		扭距值		扭距值		扭距值		扭距值
螺栓	螺母	KGM	NM	KGM	NM	KGM	NM	KGM	NM	KGM	NM
M14	22mm	7	69	10	98	14	137	17	165	23	225
16	24	10	98	14	137	21	206	25	247	36	363
18	27	14	137	21	206	29	284	35	341	49	480
20	30	18	176	28	296	41	402	58	569	69	480
22	32	23	225	34	333	55	539	78	765	93	911
24	36	32	314	48	470	70	686	100	981	120	1176
27	41	45	441	65	637	105	1029	150	1472	180	1764
30	46	60	588	90	882	125	1225	200	1962	240	2352
33	50	75	735	115	1127	150	1470	210	2060	250	2450
36	55	100	980	150	1470	180	1764	250	2453	300	2940
39	60	120	1176	180	1764	220	2156	300	2943	370	3626
42	65	155	1519	240	2352	280	2744	390	3826	470	4606
45	70	180	1764	280	2744	320	3136	450	4415	550	5390
48	75	230	2254	350	3430	400	3920	570	5592	680	6664
52	80	280	2744	420	4116	480	4704	670	6573	850	8330
56	85	360	3528	530	5149	610	5978	860	8437	1050	10290
60	90	410	4018	610	5978	790	7742	1100	10791	1350	13230
64	95	510	4998	760	7448	900	8820	1224	11998	1530	14994
68	100	580	5684	870	8526	1100	10780	1392	13645	1740	17053
72	105	660	6468	1000	9800	1290	12642	1584	15527	1980	19405
76	110	750	7350	1100	10780	1500	1470	1800	17644	2250	22050
80	115	830	8143	1250	12250	1850	18130	1992	19547	2489	24429
85	120	900	8820	1400	13720	2250	22050	2160	21172	2699	26459
90	130	1080	10584	1650	16170	2500	24500	2593	25407	3241	31752
100	145	1400	13720	2050	20090	2800	27440	3361	32935	4200	41160
110	155	1670	16366	2550	24990	3340	32732	4009	39287	5010	49098
120	175	2030	19894	3050	29890	4060	39788	4873	47756	6090	59682

a、表中扭矩值为螺栓达到屈服极限的70%时所测定。
b、建议锁紧力矩值为：表中数值×(70-80）%
例如：M48，8.8级螺栓，则锁紧力矩为：400 × 80% = 320KG
c、拆松力矩为锁紧力矩的1.5~2.5倍。
例如：上例锁紧力矩为320KGM，则其拆松力矩约为 320×(1.5~2.5)= 480~800KGM
