海通PBL步履式顶推千斤顶、吨位50-2000T,计算机控制同步顶升系统	智能步履式顶推系统(50-2000T)通过PLC电脑控制同步连续顶推,自动三向纠偏，同步精度高

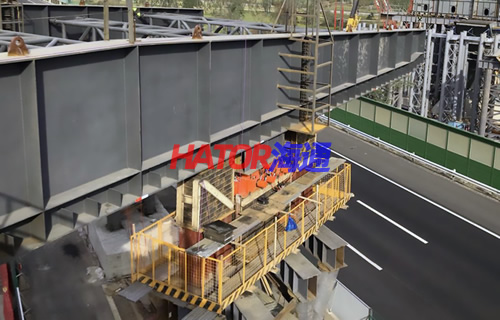

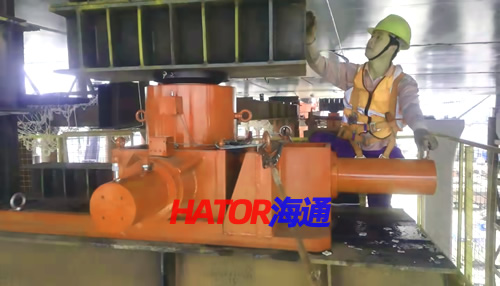

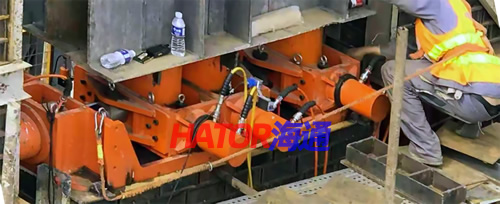

步履式顶推千斤顶，智能步履式顶推系统，推移千斤顶，桥梁步履式推移机，步履式顶推技术是由传统多支点同步顶推技术发展而来，将多支点接连顶推(或迁延)设备，更改为独立支墩上放的步展式质推装苦。由多台步履项推设备组成顶推体系，各设备同步完成顶升，带载前移，支承落梁等循环动作，完成顶推重物前移动。相比较于传统的使用钢绞线迁延方法的顶推施工，具有安全性高、顶推平稳轴线调整便利的特点，不需求加横向限位设备使用设备自带的纠偏设备可轻松完成桥梁的横向，纵向、竖向位置调整，适用于桥梁施工范畴大型的钢拱梁钢箱梁的顶推施工。
专为桥梁等重载大型构建而规划的定位顶推设备

步履式顶推千斤顶参数

型号	油缸配置mm	压力	外形L*W*H cm	重量KG
海通PBL400	竖向400T/150 纵向75T/400 横向75T/100	63MPa	170*58*47	1200
海通PBL640	竖向640T/200 纵向75T/400 横向100T/100	63MPa	200*66*56	1500
海通PBL800	竖向800T/200 纵向150T/400 横向150T/100	63MPa	250*69*59	2000
海通PBL1200	竖向1200T/200 纵向200T/400 横向200T/100	63MPa	300*71*63	2500

产品特点：
１、自主知识产权，把握核心技术
触摸屏或电脑操作，操作便利，主动化程度高，具有良好的人机交互界面简单培训即可操作
２、电脑集中操控三个方向的位移
多点载荷同步顶升、顶推同步操控，完成位移、压力双重操控。
一键操作即可多台步履顶推千斤顶主动接连顶推，可主动完成横向纠偏，纵向同步推动，竖直同步顶升
动作全程实时位移及压力监控，位移同步精度为0.5mm以内
3、多台液压泵站选用规范产品模块化连接及通讯总线连接方法便于现场运用及办理
单个液压泵站可装备多套步履顶锥千斤顶，可依据需求选用多种装备灵活运用

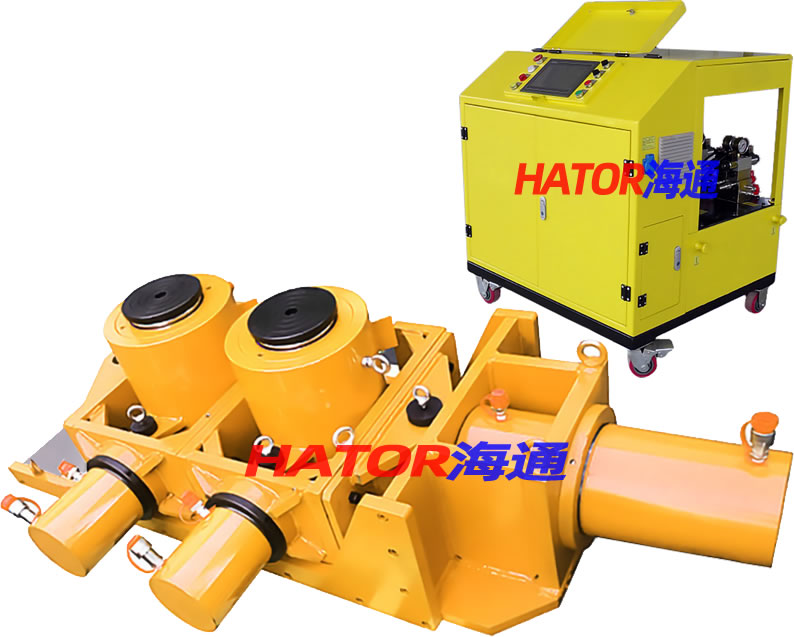

　　步履式顶推设备由滑箱、滑道，四氟滑板、顶升千斤顶、平移千斤顶、纠偏设备、液压泵站及分操控体系组成，多套步履式顶推设备还可连接到一套总操控体系。
　　步履式顶推千斤顶是一种起重位移的专用工具，是依据重型构件或大型设备的空间三维位置准确定位需求而研发的专业调整设备。应用该产品可进行对铁路、公路桥梁或相似梁式构件的多支点位移操控，完成横向(X)纠偏，纵向(Y)推动，及竖直顶升(Z)的准确定位。顶升负载大，位置操控精度高，操作简洁，主动化程度高。
　　三维准确调整定位技术;
两层独立滑移结构-避免各方向运动干与，可主动纠偏，保证顶推准确，三维可控调整定位，分布式多点重物三向同步主动化操控技术

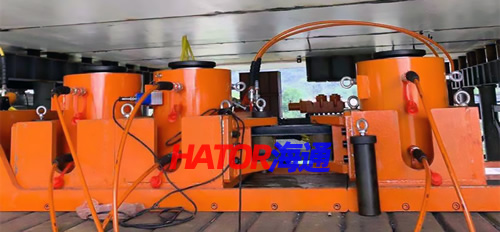

　　履顶推千斤顶主要结构是由顶升千斤顶、顶推千斤顶、纠偏千斤顶、主滑台、纠偏滑台组成。具有前后、左右、上下3个方向6自由度移动顶推的功能。顶升千斤顶上装置有液压锁和单向截止阀，避免顶升进程中油管爆裂千斤顶失压急剧下落的风险，单向截止阀可减小下落过载中由于重力的影响下落过快和颤动。顶升、顶推、纠偏千斤顶上都装置有高精度位移传感器为操控体系反应实时的位移信息。滑动摩擦副由不锈钢板与四氟乙烯组成、摩擦系数小且移动平稳。
　　液压体系有超高压柱塞泵、电磁换向阀、变频电机、主动操控体系、压力传感器组成、液压油加热和散热体系。每台步履顶推千斤顶的液压体系完全独立互补影响。每台步履顶推千斤顶由一台柱塞泵驱动，经过电磁阀却换到顶升、顶推、纠偏千斤顶。每台千斤顶装备压力传感器可实时显示顶的油压和负载。液压油加热和散热体系为习惯统统长时间作业和在北方冬天施工时快速让液压体系进入正常作业温度。
　　数控体系基于PLC、触摸屏、传感器、变频调速组成的闭环操控体系，体系依据传感器反应的信号及操作指令对相对应的电磁阀进行操控然后操控顶升、顶推、纠偏千斤顶，然后完成接连顶推或纠偏。接连顶推或纠偏进程千斤顶上的位移传感器实时检测千斤顶位移，体系主动计算每台千斤顶的位移误差经过调理变频器频率调理体系流量来操控每台千斤顶位移误差在设定范围内到达同步顶推。操作方法为触摸屏操作，一键操作即可主动接连顶推。纠偏体系可以依据偏移角度主动计算出每台步履顶需求调整的位移量主动纠偏。
