一、简介与参数
手动液压弯管机配置有快速柱塞，及慢速柱塞按照需要有两种不同的弯管速度，铸钢模具不会因为弯管角度的问题及孔位插错导至模具的损坏。
1、如管子壁厚为2-5mm可选择海通Q-D电、手动弯管机或海通W-G电动弯管或海通W-Q手动液压弯管机。
2、管子壁厚0.5-4mm选择DWQJ滚动式弯管机
3、管径较小10-25mm选择海通Q-S25手动弯管机
4、壁厚≤12mm选择海通W-V电动弯管机
| 型号 |
适用管径 |
最大工作压力 |
最大工作行程 |
弯曲角度 |
油箱容量(15#机油) |
型号 |
| 海通W-Q2 |
22-60mm |
45MPa |
250mm |
90°≤a<180° |
1.2Kg |
WQJ60 |
| 海通W-Q3 |
22-90mm |
50MPa |
320mm |
90°≤a<180° |
2.5Kg |
WQJ90 |
| 海通W-Q4 |
22-108mm |
63MPa |
415mm |
90°≤a<180° |
4Kg |
WQJ108 |
| 海通W-Q5 |
22-114mm |
63MPa |
415mm |
90°≤a<180° |
4Kg |
WQJ5 |
二、概述：本厂生产的手动液压弯管机是参考日本同类产品设计并制造，液压部分用快慢手摇泵并设置超负荷卸荷机构及滤油器，故该机具有结构合理，重量轻、体积小、使用时间长的特点，为建筑、化工、水暖、石油、煤炭等部门理想的手动弯管工具。
三、使用方法
l、将手动液压弯管机开关拧紧、支承轮和模子与被弯工件接触部位涂润滑油脂。
2、根据所弯管材大小，选择相应的弯模，装在活塞杆顶端，将两个支承轮相应的尺寸槽面向着弯模，特别注意支承轮应放在翼板面边的所相应尺寸孔内，“最大规格最外孔。以此类推。避免两支承轮位置不对称，造损坏模子及机件。
3、放好工件后将上翼板盖上，先用快泵使弯模压到工件件，再用慢泵将工件压到所需角度，弯好后打开关,工作活塞将自动复位，翻开上翼板，将工件取出。
四、注意事项：1、手动液压弯管机使用前首先检查油箱内的油是否充足，如不足应加满。
2、工作前开关—定要关死；否则压力打不上，并把加油螺塞拧松，以便油箱通气.
3、所弯管材的外径一定要与弯模凹槽贴合，否则工件会产生凹瘪现象或将模子涨裂。
4、焊接管的焊缝在要处于弯曲处正外侧或正内侧。弯曲过程中两支承轮要同时转动且工件在支承轮的凹槽内滑动，如单面不动应停止操作。
5、手动液压弯管机平时做好设备的清洁保养工作，加油要清洁，—定要经80目以上滤网过滤，油滤装置要定期清洗
6、手动液压弯管机使用15号机械油。
五、易损件
为方便用户维修，将手动液压弯管机易损密封件放入备件袋中。
l、YX型密封圈D28(1只)，D16(2只)。
六、可能发生的故障及排除方法：
| 故障 |
产生原因 |
排除方法 |
| 1、活塞杆伸出一定长度后摇动手柄，项杆一伸一缩。
|
加油螺塞未拧松 |
拧松加油螺塞 |
| 泵体中出油阀口不密封出油阀钢球不园整
|
油中有垃圾，应换干净的机油，更换钢球。 |
| 2、大、小泵活塞杆处渗油 |
密封圈损坏 |
将备件袋中密封圈换上 |
| 3、开关处渗油 |
开关内压圈太松 |
拆下限位螺钉和开关后，拧紧压圈 |
| 4、顶杆顶出无力， 不能工作。 |
开关内钢球密封不好开关顶端没有顶牢钢球或掉落钢球 |
调换钢球拧紧开关，如无钢球，应加钢球。 |
| 5、顶杆顶端漏油 |
活塞杆顶端密封圈损坏 |
更换14×2.4 O型密封圈(自备) |
| 6、大、小泵吸油不足 |
滤网器内滤网上附有垃圾或油量不足 |
拧下12序号零件，用汽油清洗网体并加满油。 |
| 7、模子安装孔裂开 |
模子项出时有侧向载荷
如：弯过的工件再弯时位置未放正
|
检查两个支承轮位置是否对称，支承轮和工件贴合处涂油，放正第二次弯曲的位置。 |
| 8、拾泵也称冒泵、回泵 |
出油阀钢球不能正常复位 |
将作用杆(15）伸出，使柱塞泵上有压力时，在手柄座(14)上用郎头敲击几下即可使阀球复位。 |
说明：如按上述排除方法仍不见效，或者没有写上的故障，请与本厂联系。
七、本厂手动液压弯管机配套模具及管材直径壁厚、标准(单位：mm)
| 海通W-Q1 |
配套模具 |
0.5” |
0.75” |
1” |
1.25” |
1.5” |
2” |
|
| 管材直径 |
21.25 |
26.75 |
33.5 |
42.25 |
48 |
60 |
| 壁厚 |
2.75 |
2.75 |
3.25 |
3.25 |
3.5 |
3.5 |
| 海通W-Q2 |
配套模具 |
同上 |
2.5” |
3” |
|
| 管材直径 |
75.5 |
88.5 |
| 壁厚 |
3.75 |
4 |
| 海通W-Q3 |
配套模具 |
同上 |
4“ |
| 管材直径 |
108 |
| 壁厚 |
4.5 |

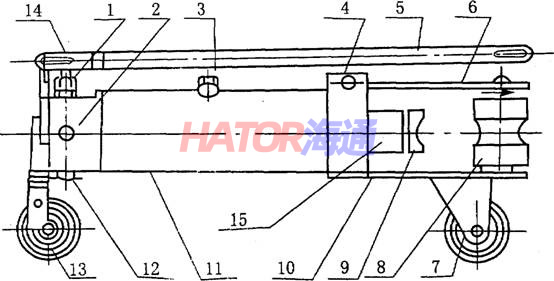

八、结构示意图
WQJ系列液压弯管机结构示意图
1、柱塞泵； 2、开关；3、加油口； 4、油缸座； 5、手柄；
6、上模板； 7、后轮；8、支承轮： 9、弯管模； 10、下模板；
11、油箱；12、滤油器；13、前轮：14、手柄座；15、作用杆；
装箱单
| 序号 |
名称 |
数量 |
备注 |
| 1 |
机体 |
1 |
|
| 2 |
上、下翼板 |
2 |
|
| 3 |
模子 |
|
G60—6只G90—8只G108—9只 |
| 4 |
支承轮 |
2 |
|
| 5 |
支承轮销 |
2 |
|
| 6 |
手柄 |
l |
|
| 7 |
备件袋 |
1 |
内装：快泵密封圈1只，慢泵密封圈2只 |
| 8 |
说明书 |
l |
|
