一、简介

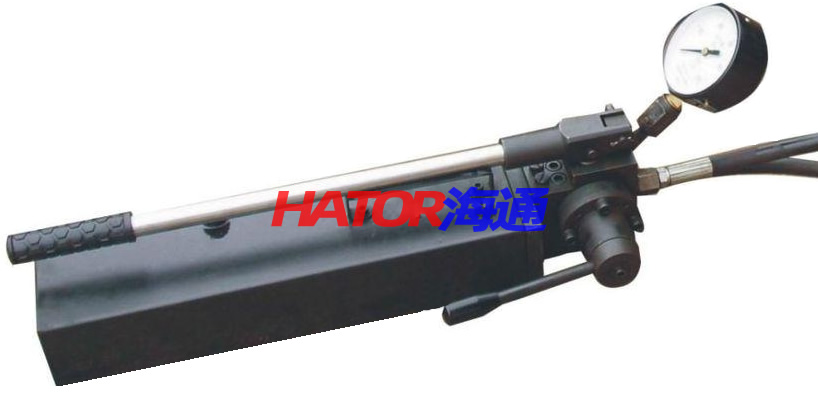

YSSB型双向手动油泵(双向手动泵)是压杆不断的来回运动，通过小柱塞不断地将液压油打出，在密闭的容器如液压千斤顶的油缸内形成高压，产生大的顶升力，最后将重物顶起。是一种将手动机械能转换为液压能的一种手动液压泵站。配套液压油缸及专用工具时，进行各种作业，如起重、弯形、校直、剪切、铆合、装配、拆卸及一些建筑施工、军事施工等。油泵的主要特点足：高压、手动、超小型，携带方便，操作简单，应用范围广。

二、油泵性能与规格
压力：高压63Mpa-200Mpa
流量：高压2.3mL／次
最大手摇力：(约)500N
储油量：3.2 L
低压：1Mpa
低压：12.5mL／次
重量：12kg
外形尺寸：(长×宽×高)640x170X220mm

三、工作原理

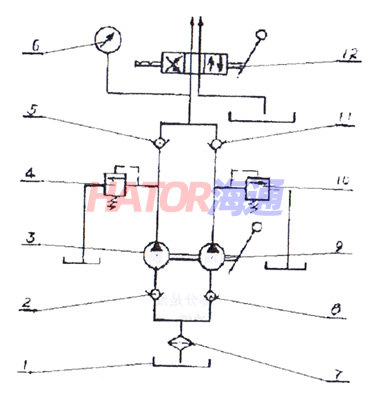

工作原理如下图所示，可分四个过程：
l、充液：油泵在开始工作时，油液被高低压柱塞同时压入高低压单向阀，通过高低压单向阀进入油缸。当压力升至1Mpa时，则低压油从低压溢流阀溢回储油管。

1-油箱　　　　2-高压进油阀　　　3-高压泵　　　　4-高压安全阀
5-高压排油阀　6-压力表　　　　　7-滤油器　　　　8-低压进油阀
9-低压泵　　　10-低压安全阀　 　11-低压排油阀　 12-换向阀

2、升压：在上述过程的基础上，高压柱塞继续工作，压力逐渐升高。当压力超过额定压力63Mpa时．则高压安全阀打开，高压油从高压安全阀溢回储油箱，压力始终保持在63Mpa。
3、工作：在工作过程中，由于工作缸做功，压力会减小，所以要随时摇动手柄，保持所需的工作压力，直至工作结束。
4、换向：当油缸上升达到需要时，扳动换向阀手柄，油路即可换向。此时油缸的一路进油，另一路回油(卸载)。

四、主要结构与各部分的作用
手动油泵有以下几部分组成：1、泵体部分2、手柄部分3、胶管部分另配4、储油箱5、换向阀部分6、压力表(另配)。
l、泵体部分：泵体部分是油泵的主要部分，高压工作腔、低压工作腔、两个进油阀、高压安全阀、低压安全阀、两个排油阀、进出油口等都在上面。各处孔有机地联系在一起。两个排油阀是防止压力油回流，其规格、作用是一样的。低压安全阀和高压安全阀的作用是压力控制，分别将压力控制在1Mpa和63Mpa。进油口处的力两个钢球是进油阀。
2、手柄部分：主要有压杆、压把组成。靠两个销子与泵体和柱塞连接。手动力作用在压杆上，带动柱塞做往复运动，产生油液的压力。
3、胶管部分：是连接油泵和油缸输送压力油液的部件。在不使用时，胶管与油缸脱开，胶管头部用橡胶帽堵上，以防污物进入油管和油缸。
4、油箱上装有注油孔，油泵工作前，拧松注油孔上的螺栓，以免储油箱内产生负压，影响正常工作。工作完毕后应拧该螺栓，以免异物进入。
5、换向部分：换向部分是由换向阀提供的，当油缸达到要求时，扳动换向阀手柄，即可完成换向。

五、维护与安全注意事项
1、初次使用时应加入运动黏度为20——28厘沲的机械油或液压油。
2、油泵的正常使用：在压力为63Mpa工作时，油泵的性能能安全地发挥出来，是最合理的使用，各处不需要调整。在实际的工作压力低于63Mpa时，各处也不需要调整。
3、扩大油泵的适用范围：为适应配套的油缸，可以在低于63Mpa的压力下工作。此时应按照压力表的数值调整高压阀。当压力表达到油缸的工作压力时为止，即可使用。为了适应大吨位、大行程的工作需要，可另行设计制造大型油箱或辅助油箱。
4、安全注意事项：
1)不准超过63MPa压力工作。不得随意调动高低压阀。
2)工作时应稳稳地摇动手柄，不得使油路有冲击现象，以使各阀门持久地工作。
3)换向时应缓缓扳动换向阀杆，以免损坏机件。
4)油量不够时，可以补充油液，但应注意在换向时储油箱内的油量，以免溢出液压油。
5)各连接处拧紧方可工作。
6)高压胶管每年作一次超高压试验，防止胶管老化发生意外。当试验压力低于90Mpa时发生凸起、渗漏时就不能使用。

六、维护与保养
1、油泵各部经常保持清洁，各阀门处及柱塞周围不得有灰尘污物存在。
2、严格遵守安全使用注意事项。
3、工作液为运动黏度为20---28厘沲，如YB--N32液压油。严禁用酒精、水、甘油、麻油、刹车液、普通发动机油等为工作液。
4、工作液必须用120--160目滤油网过滤清洁。
5、使用时应轻拿轻放，不得有磕碰现象。压杆要拧紧，以免损伤丝扣。
6、不用时，非喷漆表面涂有凡士林油一层，以防生锈。
7、不用时应装入本箱，在干燥、温度适宜的房间存放。
8、特别注意，胶管长期使用，易产生老化，使强度降低，应经常检查定期更换。

七、油泵故障及排除

故障现象	主要原因	消除方法
压力不足或没有压力	高压阀压力调整的过低	用压力表检查液压系统的压力，如果压力低于63Mpa，可以旋紧高压阀螺钉，使压力达到规定值。
	高压弹簧损坏或失去弹力	更换高压弹簧阀
	高压凡尔口有轻度磨损	修正凡尔口，修正的方法是用手锤轻击一级精度的钢球1-2次，如磨损严重，可用钻头重新锪窝，如再严重泵体报废。
	卸载凡尔口有轻度磨损	同上
	油泵柱塞孔磨损	更换柱塞修正柱塞孔
	手动换向阀胶圈磨损	更换胶圈
	手动换向阀弹簧疲劳	更换弹簧
油泵在使用过程中输油量和压力突然下降	高压弹簧阀产生永久变形或被折断	更换高压弹簧阀
	低压弹簧阀产生永久变形或被折断	更换低压弹簧阀
	油液中含有杂质破坏了止回阀、单向阀和低压阀处的密封	拆除油泵，用汽油或轻柴油清洗，重新装配并注入清洁油液。
油泵输油量降低，低压时压力不足或没有压力	低压弹簧阀磨损或失去弹力	更换低压弹簧阀
	低压凡尔口有轻度磨损	修正凡尔口
油泵供油间断，产生微弱的噪声	油位过低，吸入空气	充油、提高油位
	吸入口堵塞	清除吸入口处杂质
	放气阀关闭，储油管内气压降低	打开放气阀
