手动弯管器

一 、 产品简介和用途
海通Q-S/SWG25手动弯管器是弯制小管径，管壁厚在2mm以内的不型冷弯式手动弯管机。不用加热灌沙等工艺。弯曲圆弧清晰、光滑、变形小。使用方便，便于携带。
1、管子壁厚2-5mm选择海通Q-D电、手动弯管机或海通W-G电动液压弯管机
2、管子壁厚为0.5-4mm可选取择DWQJ滚动式弯管机。
3、管径较小10-25mm选择海通Q-S25手动弯管机
4、壁厚≤12mm选择海通W-V电动弯管机

二、参数

弯管外径 × 壁厚（ mm ）	最大弯曲角度	弯曲半径
Φ 10×2.25	≤ 180 °	4D
Φ 12×2.25	≤ 180 °	4D
Φ 14 × 2.25	≤ 180 °	4D
Φ 16 × 2.75	≤ 180 °	4D
Φ 19 × 2.75	≤ 180 °	4D
Φ 22 × 2.75	≤ 180 °	4D
Φ 25 × 2.75	≤ 180 °	4D

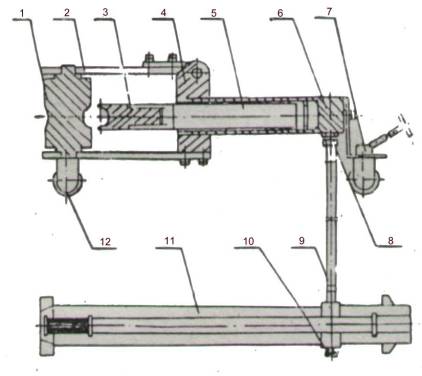

本机主要有如图上所示的 12 个另件组成。可弯 Ф 10 、 Ф 12 、 Ф 14 、 Ф 16 、 Ф 19 、 Ф 22 、 Ф 25 ，共 7 种规格的管子，如用户特殊需要可与本厂联系。

三、 产品结构特点

1 、底座　 2 、支架 　　3 、模头　 4 、滚轮
5 、螺栓　 6 、定位块 　7 、丝杆 　8 、螺母
9 、手柄 　10 、套柄 　11 、摇板　12 、螺栓

四、 使用方法
a) 先把底座 1 固定。
b) 根据所需弯管尺寸选择模头和滚轮。
c) 使用时模头套入底痤轴上，然后把支架 2 套入轴上，再把滚轮 4 放入定位块，用螺栓 12 套入固定。d) 把支架转到摇板 11 处，把所弯的管子插入模头和滚轮之间，调节螺母8，使模头、管子、滚轮贴合。即可转动手柄。
