DSB电动试压泵

一、DSB电动试压泵适用范围
DSB电动试压泵(以下简称试压泵)，适用于水或液压油作介质，对各种压力容器、管道、阀门等进行压力实验．亦用作液压源（电动泵站）．提供所需求的压力，适合于化工、修建、水暖、石油．煤炭、冶炼、造船等职业。
连续工作或使用频率高及试压容器较大大功率海通4Y电动试压泵或海通4K压力自控电动试压泵

二、参数

型号	工作压力Mpa	高压流量L/H	低压流量L/H	电压V	电机功率KW	重量KG	水箱容积（L）	外形尺寸CM
DSB-2.5	2.5	108	480	380/220	0.75	51	30	60×40×86
DSB-4.0	4.0	108	480	380/220	0.75	51	30	60×40×86
DSB-6.3	6.3	108	480	380/220	0.75	51	30	60×40×86
DSB-10	10	108	480	380/220	0.75	51	30	60×40×86
DSB-16	16	108	480	380	1.1	77	38	60×44×86
DSB-25	25	90	480	380	1.1	77	38	60×44×86
DSB-40	40	90	480	380	1.1	77	38	60×44×86

三、性能特点
本公司生产的试压泵具有结构紧凑．合理，操作省力．整机重量轻，维修方便，防锈。DSB系列试压泵采用电机直接驱动。大大地提高工怍效率等持点。

四、当您接到试压泵时
1、首先，检查您所汀产品的制造厂、型号是否正确。
2、开箱后，根据装箱单清点跗件是否齐全。
3、在运输中，试压泵是否有损坏现象。
4、仔细阅读说明书后，才能使用。

五、结构及工作原理
DSB系列电动试压泵，由电机直接驱动，高低压泵同时工怍．低压介质通过单向阀至高压区，当压力超过1.5MPa时，低压溢流阀工作介质回水箱．当高压压力上升至调定压力时．高压溢流阀工作，以起到了安全保护作用。该讥由电机、高低压泵、控制阀、储气筒，压力表，水箱等组成。

1、检查水箱中水位，连接电源线。
2、顺时针拧紧手轮开关。
3、按启动按钮．电机工作．当压力表指针超过1.2MPa时，电动试压泵低压泵自动卸荷．指针超过额定压力时．高压泵亦卸荷．压力不会上去。
4、试压结束后．逆时针拧松开关，介质流回水箱。
5、工程试完成，用柴或或火油过滤试压泵各部件，以防长期不工作后发生水质腐蚀损坏另部件。

六、注意事项
1、使用前．首先将开关顺时针拧紧。
2、使用的工作介质必须经100目／吋滤网过滤后才能注入水箱，吸水口不能露出水。
3、不宜在有酸碱，腐蚀性物质的工作场所心用。

七、故障原因分析和排除方法
1．压力打打不上来
a．开关是否拧紧。
b．用点动开关点儿下。
c．水箱内吸水口是否露出液面．应适当加水，
d．检查滤网上是否有垃圾，应清洗滤网。
e．连接管不密封。
f．高压区单向阀阀口不密封．应拆下单向阀清洗。

2、噪音大
a．轴承损坏、应更换轴承。
b．挂塞顶死．应调松中间体衬套．适当拧松一转。
c．扯塞偶咬死(要换拄塞偶)。

3．压力不稳定
a．开关未关死
b．卸荷不密封．应重新修磨锥阀。
c．连接管不密封
d．压力表损坏．修理更换压力表．管道是否有漏水。

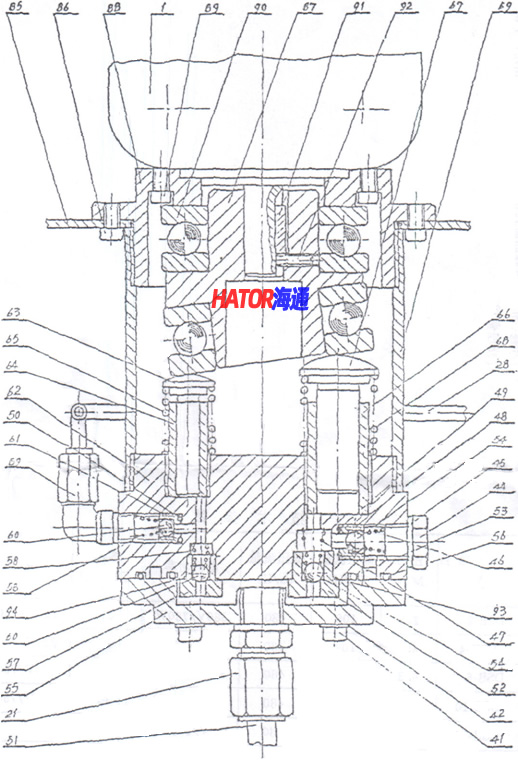

41、内六角螺钉 42、铜垫圈 52、低吸阀座 54、钢球 47、吸水弹簧 93、O形圈 46、出水弹簧
56、O形圈 53、0形圈 44、螺塞 45、组合垫圈 54、钢球 48、低压出水阀口 49、O形圈 28、接管
68、低压茌塞弹簧 66、低正柱塞套 51、铜管 21、扩口式管接头 55、吸水闷头 57、高吸阀座
60、钢球 94、O形圈 58、吸出水弹簧 59、直角管接头 61、高压出水阀口 50、0形圈
52、高低压阀体 64、高压柱塞套 65、高压柱塞弹簧 63、高压柱塞 85、支承板 86、内六角螺钉
88、中间体 、电动机 89、由六角螺钉 90、推力轴承 87、斜头轴 91、平键 92、园桂端紧定螺钉
67、低压柱塞 69、联接套

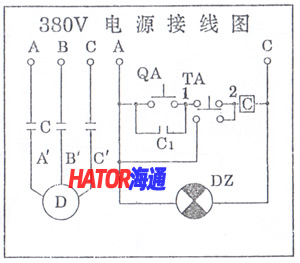

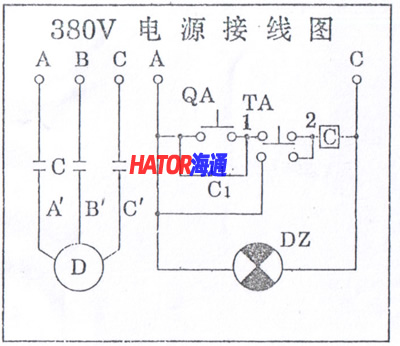

电源接线图
