力矩放大扳手
 |
 |
 |
 |
| 海通R-V/XVR/MDS加力扳手又叫力矩放大扳手,力矩放大器，增力扳手,配套手动扭矩扳手可以定值装配. |

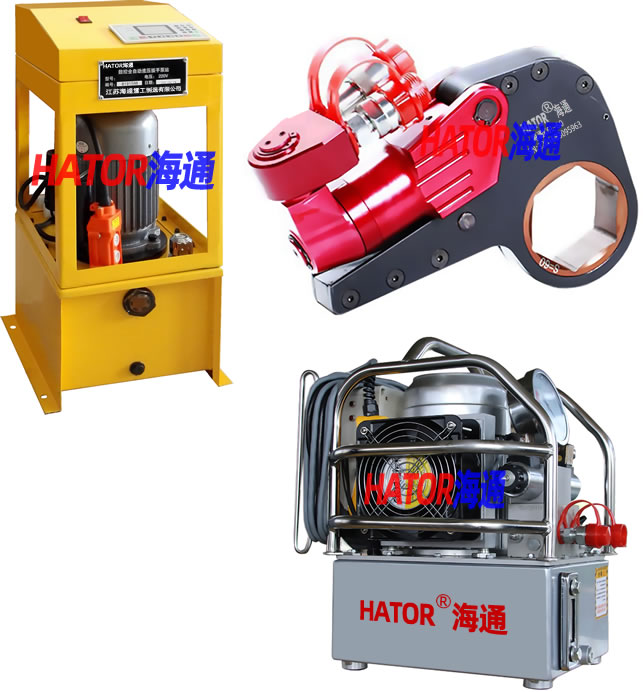

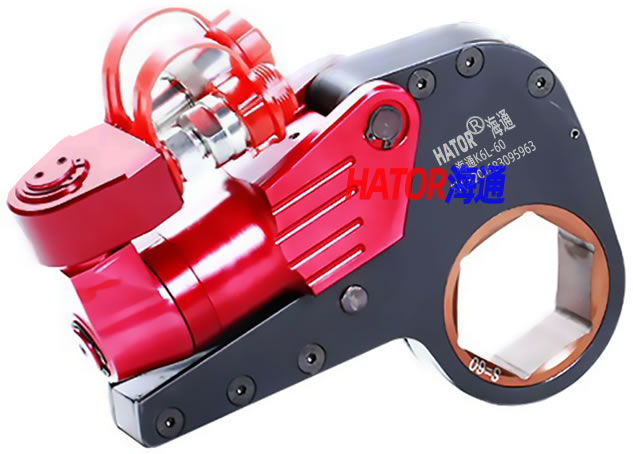

中空液压扳手(海通K-V/YZK/YK M20-100)螺栓出头长,空间小场合,使用需选配手动或电动泵 |
铝钛合金液压扳手(海通D-L M20-100)铝钛合金驱动液压扳手，航天材质，重量轻，体积小。 |

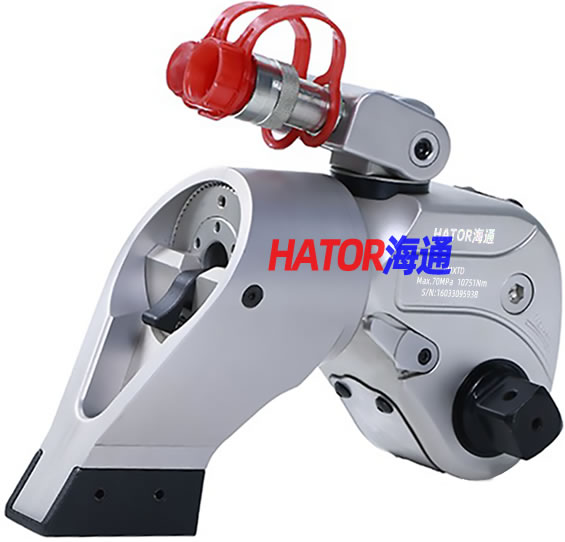

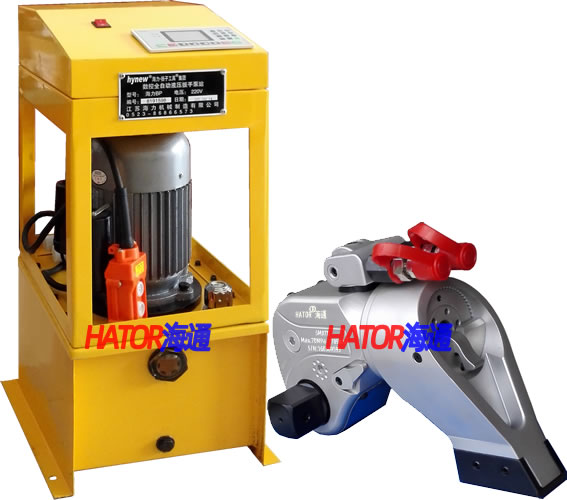

驱动式液压扳手(海通D-V/YZD/YD M20-100)螺栓出头短，空间小，需选配手动或电动泵 |
海通R-V/MDS力矩放大扳手（加力扳手,增力扳手）由短棘轮扳手（电动扳手），防弹锁，力矩倍增器、反力臂支爪(反作用脚)套简扳头构成，操作人员只需施加很小的力，即可得到4－70倍的输山力矩，然后完成螺栓螺母的紧固拆开作业，在操作人员难以施工的环境中(如设备周围空间较小，无法使用加力杆及各类特种扳手等)，力矩扩大扳手可轻松完结作业。
主要特点
1、适用于空间较小施工场合。
2、轻巧方便的手工操作。
3、可调换不同规格的套简扳手，以适用多种大直径螺栓螺母。
4、最小的工具直径，最大的力矩输出。
5、产品为系列化设计。
1、海通N-D液压力矩扳手适用于空间较大螺栓出头较短的场合
2、应使用液压螺母破切器破除生锈及被腐蚀的螺母。
3、如扳手不好用并空间较小可选用液压螺栓拉伸器对螺栓进行径向拉伸。
4、YDVL铝钛合金液压扳手重量轻，力矩大，适用螺母对边M16-100
技术参数及尺寸数据表
| 型号 |
海通R-V15 |
海通R-V20 |
海通R-V35 |
海通R-V55 |
海通R-V75 |
海通R-V100 |
海通R-V150 |
200 |
| 螺栓直径 |
M20-30 |
M22-36 |
M30-45 |
M36-52 |
M42-60 |
M52-72 |
M60-80 |
M72-95 |
| 螺母对边 |
S30-46 |
S32-55 |
S46-70 |
S55-80 |
S65-90 |
S80-105 |
S90-115 |
S105-135 |
| D mm |
85 |
78 |
86 |
96 |
112 |
134 |
146 |
146 |
| H mm |
130 |
158 |
184 |
190 |
201 |
285 |
305 |
325 |
| b mm |
34 |
78 |
91 |
91 |
103 |
79.5 |
97 |
108 |
| 输入方mm |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
| 输出方轴B |
25 |
25 |
30 |
40 |
45 |
50 |
55 |
60 |
| 传动比 |
4.8 |
17 |
20 |
23.4 |
25.8 |
67.5 |
74.8 |
96.8 |
| 重量kg |
2.6 |
3.9 |
3.5 |
7.5 |
10 |
17 |
25 |
31 |
| 扭矩值Nm |
1500 |
2000 |
3500 |
5500 |
7500 |
10000 |
15000 |
20000 |
| 数据\型号 |
XVR-15 |
XVR-20 |
XVR-35 |
XVR-55 |
XVR-75 |
XVR-100 |
XVR-150 |
XVR-200 |
| 数据\型号 |
MDS-15 |
MDS-20 |
MDS-35 |
MDS-55 |
MDS-75 |
MDS-100 |
MDS-150 |
MDS-200 |
各等级螺栓最大扭矩推荐值可参照http://www.hator.cn/yk.html
注：
(1)表是按螺拴等级为8．8级做出，仅供参考。
(2)力矩输入只允许用所配短柄棘轮扳手（电动扳手）操作，不得随意将短柄加长或加筒使用，否则将损坏倍增器 。
