一、简介

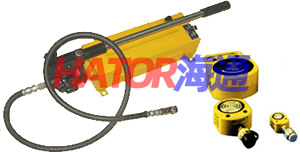

海通B-V/YZB超薄型油缸(超薄油缸，薄型液压缸)选用合金钢材料，油缸及活塞的热处理等，选用优质密封材料及先进抗磨的生产工艺，让超薄型油缸具有无故障工作时间长，维修方便等特点。先进生产工艺及优质选材，有结构新，时间长，是普通薄型油缸替代产品。镀硬铬柱塞，单作用，弹簧回缩，体积更小，紧凑设计用于空间较小的场合，烤漆表面油缸耐腐蚀能力强，防尘圈减少杂物进入油缸，延长液压缸时间，海通B-V-75，海通B-V-100，海通B-V-150 配有手柄便于携带，紧凑扁平式设计用于其它液压缸不适用的场合，并可产生更大的工作能力，特别在空间位置狭窄的地方使用，且具有轻便灵活、顶力大等特点，安装孔使固定容易，本产品适用于电力、钢铁、桥梁等行业。
1、如需几只薄型油缸同时起重时请选用TRSM型同步油缸。
2、如要求更多规格的大吨位油缸，请选用海通F-V电动液压油缸。
3、油泵站选配是根据油缸顶升速度选配，相应的泵站单向手动泵或电动泵站。

二、参数

型 号	起重量T	行程B-A mm	最低高度A mm	伸展高度B mm	油缸外径D mm	油缸内径mm	工作压力MPa	活塞外径mm
海通B-V51	5	6	33	39	59×41	35	63	25
海通B-V52		20	46	66	50
海通B-V53		30	56	86	50
海通B-V101	10	11	43	54	83×56	45	63	35
海通B-V102		20	52	72	70
海通B-V103		30	62	92	70
海通B-V104		38	88	126	70
海通B-V201	20	12	52	64	102×76	60	63	45
海通B-V202		20	60	80	92
海通B-V203		30	70	100	92
海通B-V205		44	99	143	92
海通B-V321	32	13	59	72	118×76	75	63	50
海通B-V322		20	68	88	102
海通B-V323		30	78	108	102
海通B-V326		62	118	180	102
海通B-V501	50	16	67	83	140×114	100	63	70
海通B-V502		20	74	94	127
海通B-V503		30	84	114	127
海通B-V506		60	122	182	127
海通B-V751	75	16	80	96	165×139	115	63	70
海通B-V752		20	82	102	146
海通B-V753		30	92	122	146
海通B-V1001	100	16	86	102	178×152	130	63	90
海通B-V1003		30	100	130	165
海通B-V1004		40	110	150	165
海通B-V1005		57	141	198	165
海通B-V1501	150	16	100	116	216×191	160	63	115
海通B-V1503		30	114	144	205
海通B-V1504		40	124	164	205

我公司可制造非标准油缸及各种规格的油缸。 表中参数可能因为改良而变更，恕不另行通知。
1、如需长时间支撑重物请选用海通L-B薄型自锁式油缸
超超薄型顶

型号	吨位T	行程mm	本体高度 A mm	伸展高度 B mm	油缸内径mm	外径D mm	工作压力MPa
海通M-B5	5	6	26	39	35	50	63
海通M-B11	10	11	35	54	45	70	63
海通M-B21	20	11	42	63	60	92	63
海通M-B313	30	13	49	71	75	102	63
海通M-B516	50	16	57	83	100	127	63
海通M-B716	75	16	66	95	115	146	63
海通M-B1016	100	16	70	102	130	165	63
海通M-B1516	150	16	84	114	160	205	63

二、使用方法及注意事项
请参照海通B-V薄型千斤顶
